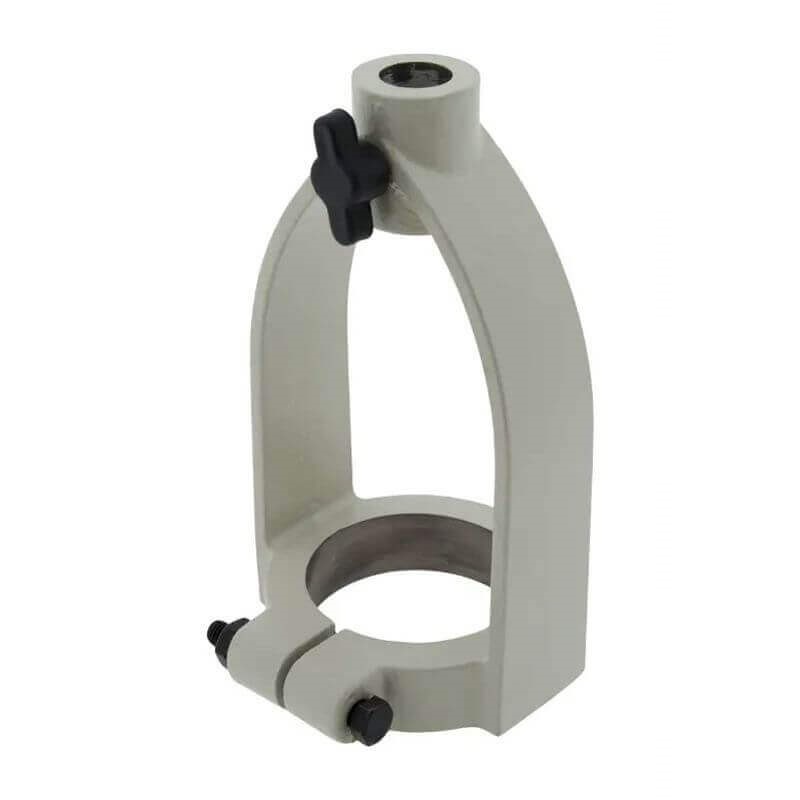

Adaptér pro čtyřhranné dlabací vrtáky

Tento adaptér umožňuje využít čtyřhranné dlabací vrtáky – určené původně pro dlabací stroje – také ve stolních nebo stojanových vrtačkách.

Využití a výhody

• Umožňuje použít stojanovou nebo stolní vrtačku pro výrobu dlabů (čtvercových nebo obdélníkových otvorů) – tedy tam, kde by jinak bylo nutné specializované zařízení.

Jak funguje:

• Adaptér zajistí stabilní a přesné vedení nástroje ve vrtačce.
• Hadovitý vrták provrtá nejprve kruhový otvor.
• Hranatá část vrtáku (čtyřhranné dláto) následně vysekává ostré hrany ve dřevě.

Kompatibilita:

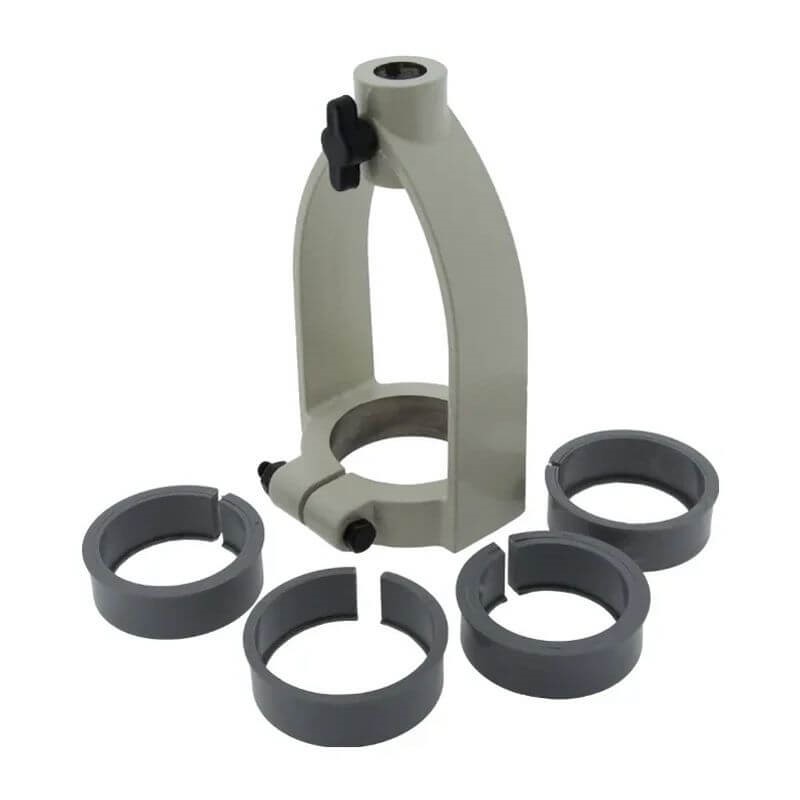

Adaptér je určen pro stojanové nebo stolní vrtačky , které mají kulatý sloup vřeteníku o průměru 52–64 mm . Součástí balení jsou vymezovací kroužky o průměrech 52 mm, 55 mm, 57 mm a 62 mm ; bez kroužku odpovídá objímka průměru 64 mm .

Pokud průměr vřeteníku Vaší vrtačky odpovídá některému z uvedených rozměrů a je kolem této části dostatek volného prostoru pro objímku, bude vaše vrtačka s adaptérem kompatibilní.

Adaptér není určen pro ruční nebo aku vrtačky a vrtačky bez kulatého sloupu.

Montáž – krok za krokem

1. Bezpečnost a příprava

• Ujistěte se, že vrtačka je vypnutá a odpojená od napájení.
• Vyčistěte stůl a pracovní prostor – žádné volné třísky, nástroje nebo jiné překážky.
• Zkontrolujte, zda vaše vrtačka má dostatečný prostor zdvihu, stabilitu a vhodné uchycení pro adaptér (např. dostatečná délka sloupu, vhodné sklíčidlo).
• Připravte si potřebné nástroje: – Plochý nebo očkový klíč vel. 14 a imbusový klíč vel. 6.

2. Příprava vrtačky

• Uvolněte sklíčidlo vrtačky a vyjměte případné vrtáky nebo nástroje.
• Ujistěte se, že vřeteno je čisté, bez otřepů či nečistot.
• Upozornění : Pokud je Vaše vrtačka vybavena hloubkovým dorazem a doraz zasahuje do prostoru potřebného pro montáž adaptéru, je třeba jej dočasně demontovat.

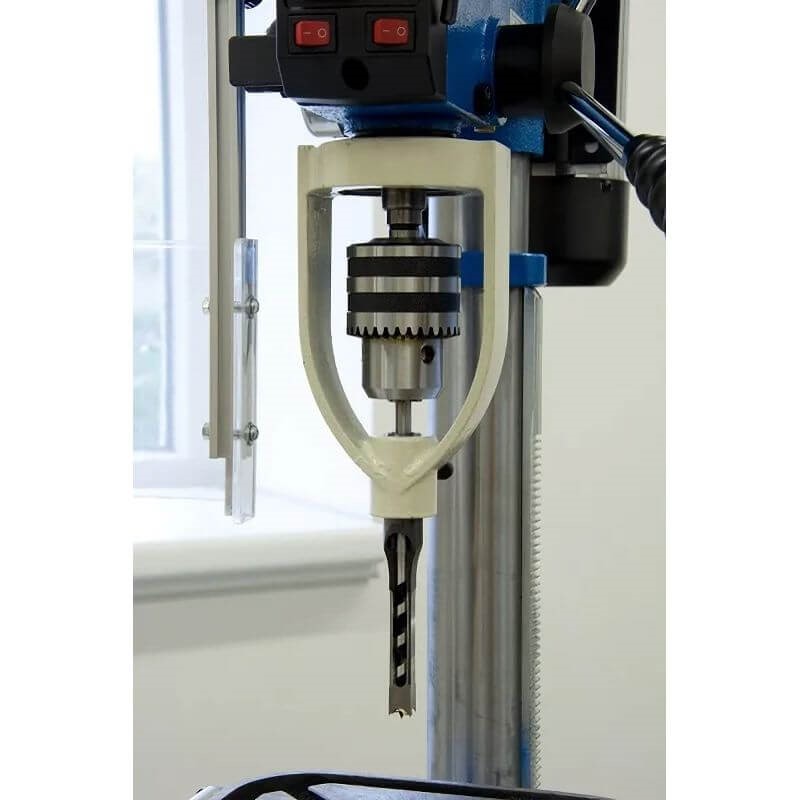

3. Namontování adaptéru na vrtačku
Adaptér se připevňuje na vřeteník vrtačky, tedy na pevný obvodový plášť pohyblivé části, která nese vřeteno a sklíčidlo.

• Umístěte upínací objímku adaptéru na vřeteník tak, aby otvor adaptéru byl v ose vřetena.
• Objímku dotáhněte pomocí dotahovacího šroubu tak, aby adaptér pevně držel, ale nebránil svislému pohybu vřeteníku.
• Zkontrolujte, že vnitřní pouzdro adaptéru je přesně vyrovnané s osou vřetena.
• Poté zasuňte hranaté dláto do spodní části adaptéru a dotáhněte fixační šroub. Hadovitý upněte do sklíčidla vrtačky.

4. Zkušební provoz a kontrola zarovnání

• Zapojte vrtačku, ale spusťte nejprve bez dotyku dřeva – sledujte, zda se vrták otáčí bez vibrací nebo neobvyklých zvuků. Pokud ano – vypněte a překontrolujte montáž.
• Proveďte první jemné vrtání do zkušebního kusu dřeva: hadovitý vrták navrtá kruhový otvor, poté hranatá část doplní čtvercový tvar.
• Zkontrolujte kvalitu otvoru: ostrost hran, správný tvar. Pokud je něco špatně, upravte zarovnání adaptéru nebo polohu obrobku.

5. Konečná fixace a bezpečnostní kontrola

• Ujistěte se, že všechny upínací prvky jsou dotažené – sklíčidlo, šrouby adaptéru, upnutí obrobku.
• Ověřte, že všechny pohyby vrtačky – zejména spouštění vřeteníku a zdvih nástroje – probíhají bez zadrhávání a že žádná část adaptéru, vrtáku ani obrobku neomezuje nebo neblokuje pohyb stroje.
• Nastavte vhodnou pracovní rychlost. U dlabacího vrtáku doporučujeme nižší otáčky než u běžného vrtání.
• Používejte ochranné prostředky (ochranné brýle, upnutý obrobek).
