FD3080 Přídavná šablona - 8mm na čepový spoj

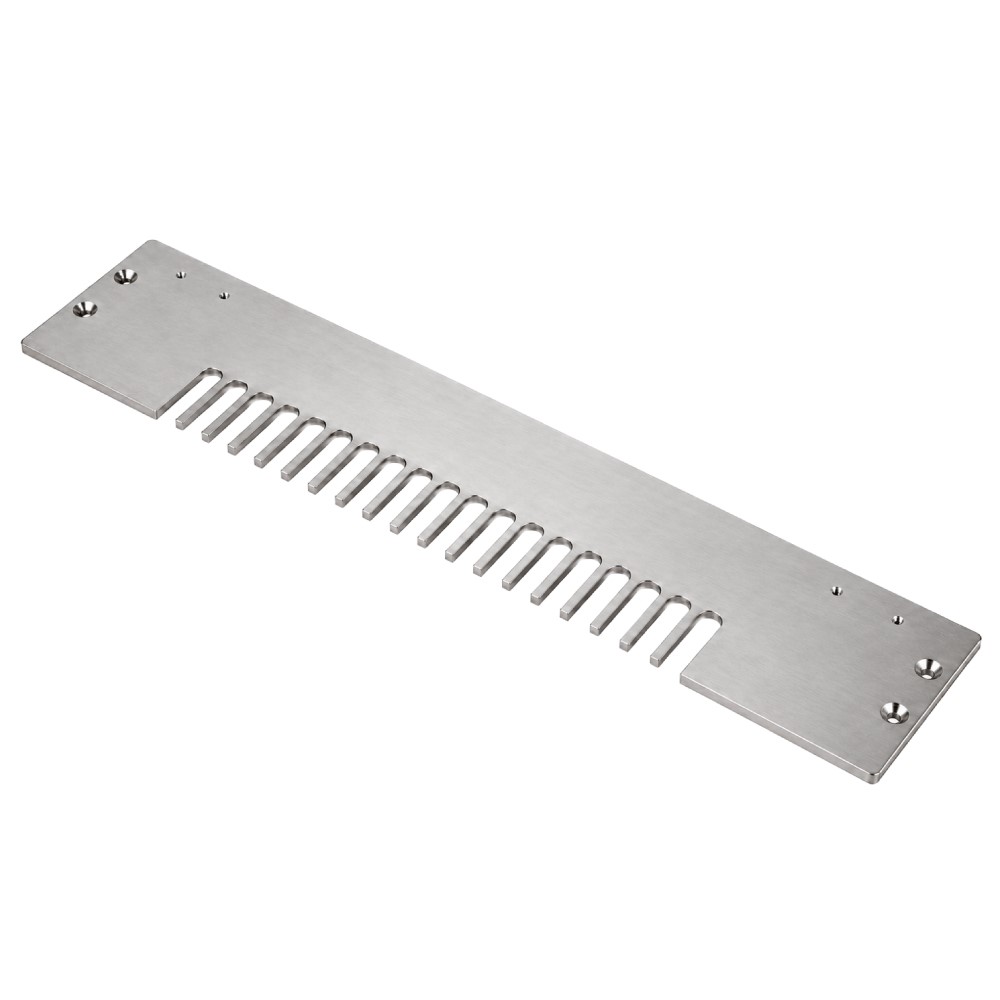

IGM FD3080 je přídavná ocelová šablona pro cinkovací přípravek IGM FD300 k výrobě přesného 8 mm čepového spoje. Je určena pro materiál tloušťky 8-15 mm a obrobky široké 24-305 mm.

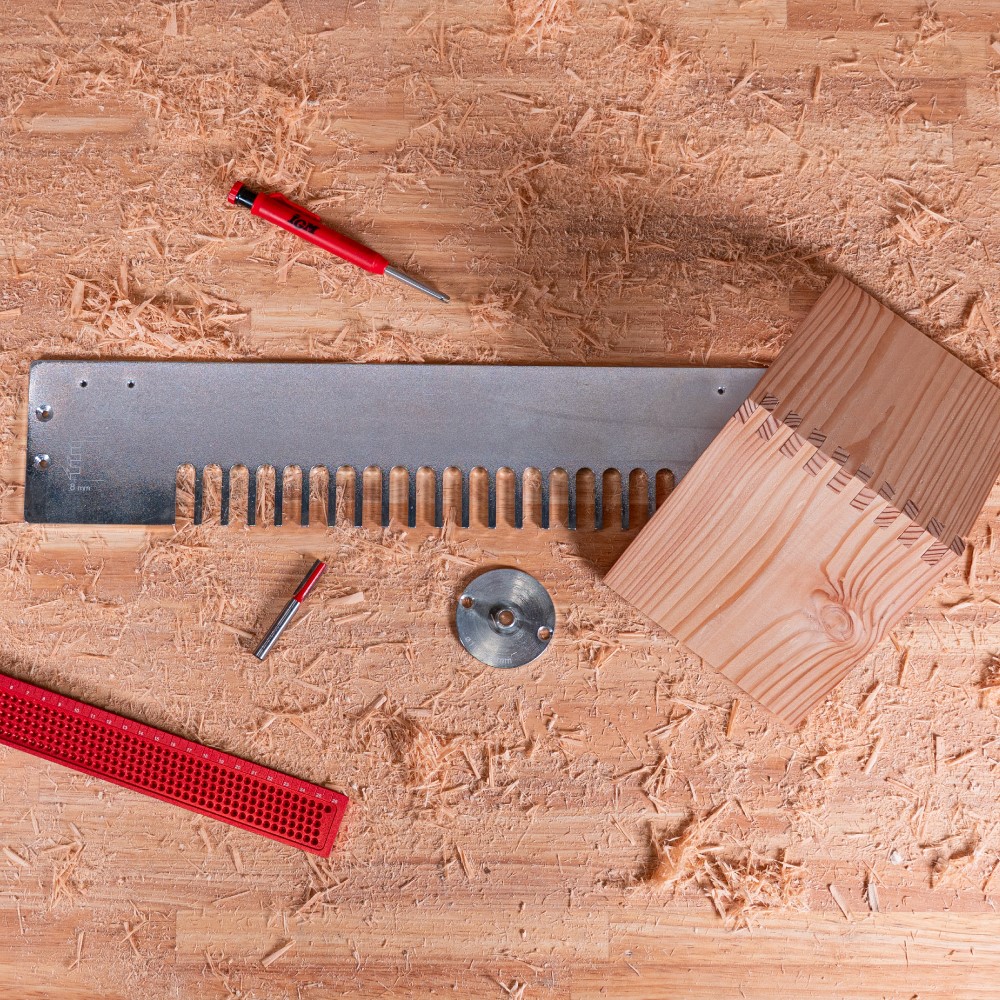

Šablona rozšiřuje možnosti cinkovacího přípravku IGM FD300 o výrobu 8 mm čepového spoje. Menší 8 mm čepový spoj je vhodný pro spojování tenčích dílců, například při výrobě menších zásuvek, krabiček, organizérů a lehčích korpusových konstrukcí. Obě části spoje se frézují současně pomocí horní frézky vedené kopírovacím kroužkem, což umožňuje rychlou a opakovatelnou výrobu stejného spoje.

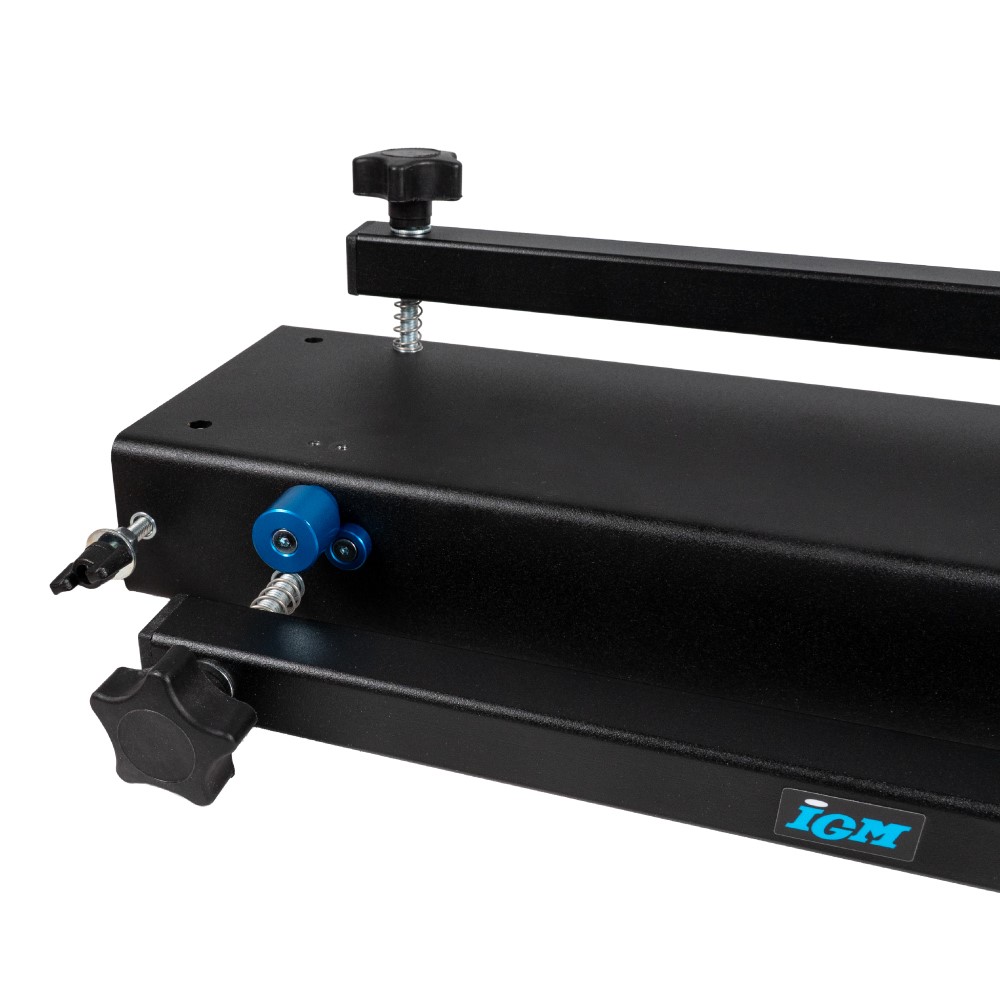

Pro frézování je určena drážkovací fréza IGM M100-08081. Kopírovací kroužek 11,1 x 4 mm a modré dorazy pro správné ustavení dílců jsou součástí balení šablony.

Fréza není součástí balení.

• Kompatibilita: IGM FD300
• Velikost spoje: 8 mm
• Tloušťka obrobku: 8-15 mm
• Šířka obrobku: 24-305 mm
• Potřebná fréza: IGM M100 Drážkovací fréza - D8x25,4 L68 S=8 HW, M100-08081
• Kopírovací kroužek: 11,1 x 4 mm

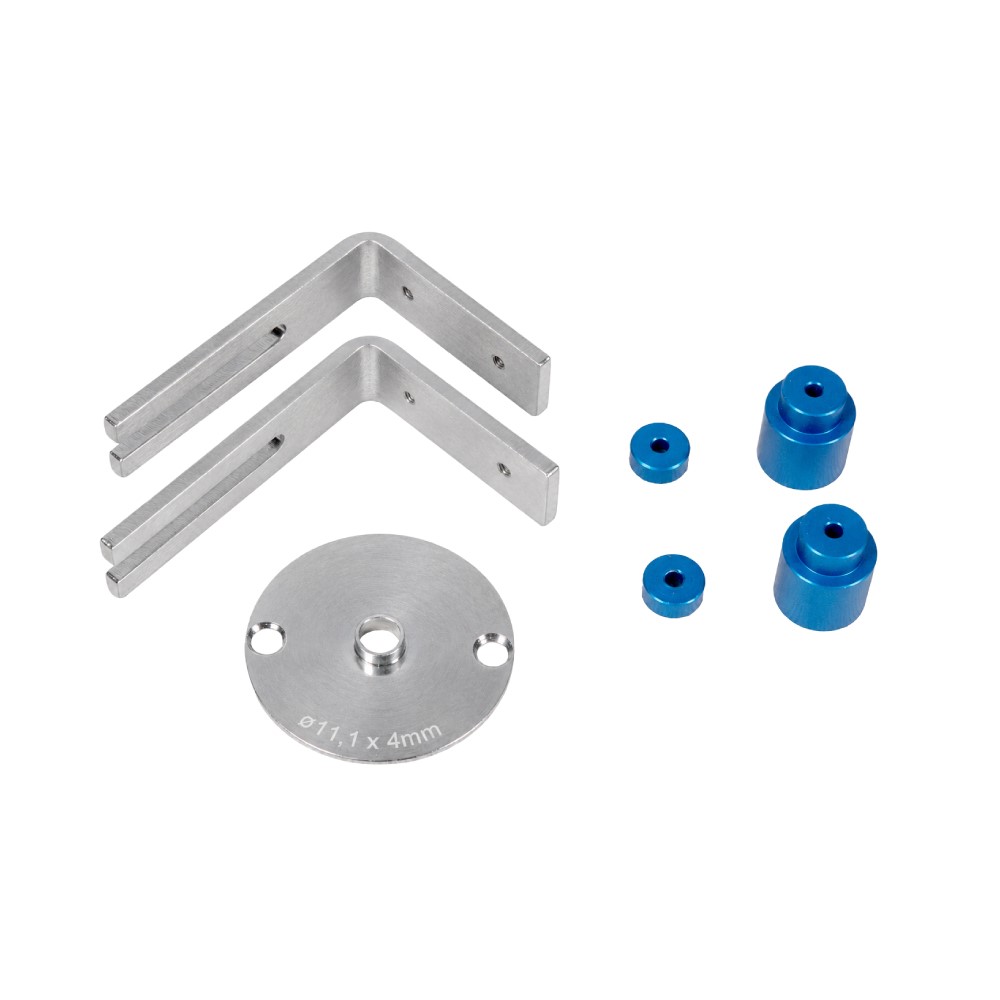

Součást balení:

• 1x Ocelová šablona
• 1x IGM Kopírovací kroužek ocelový - D11,1x4mm
• 1x Sada modrých dorazů
