FD3130 Přídavná šablona - 12,7mm na čepový spoj

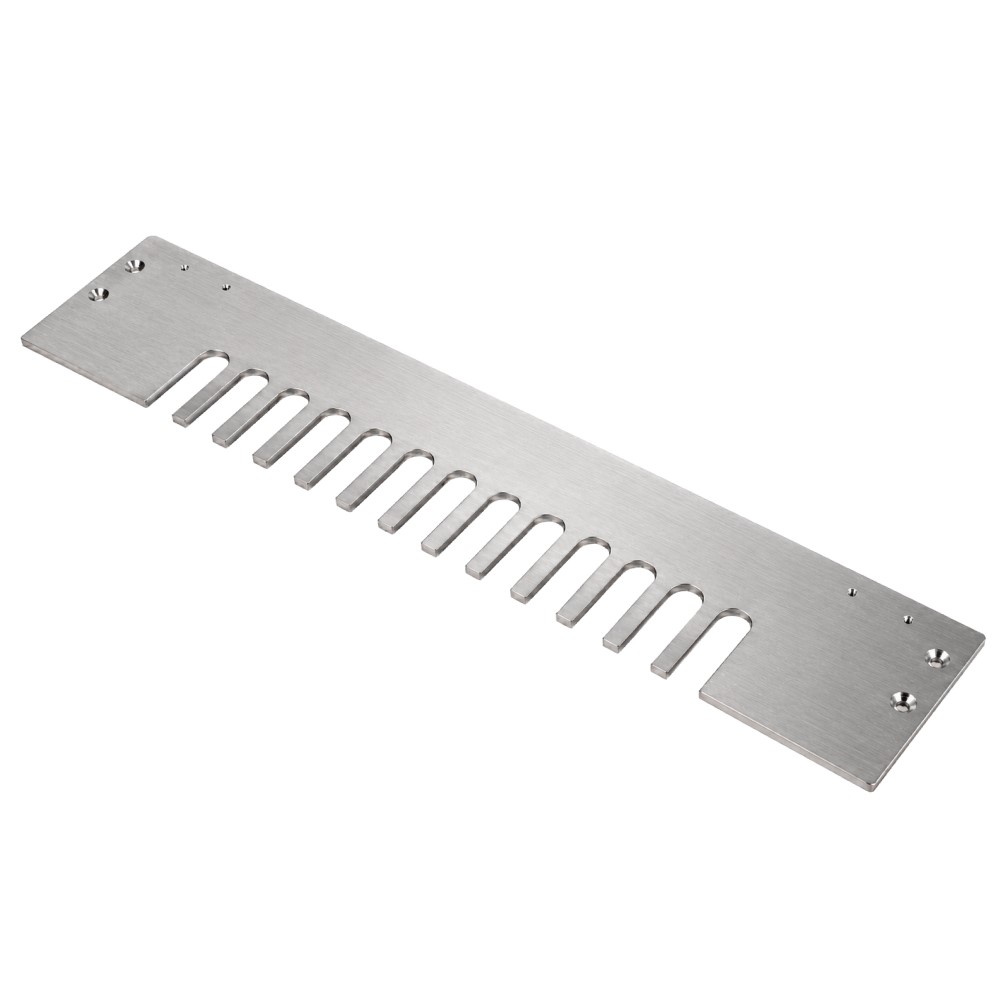

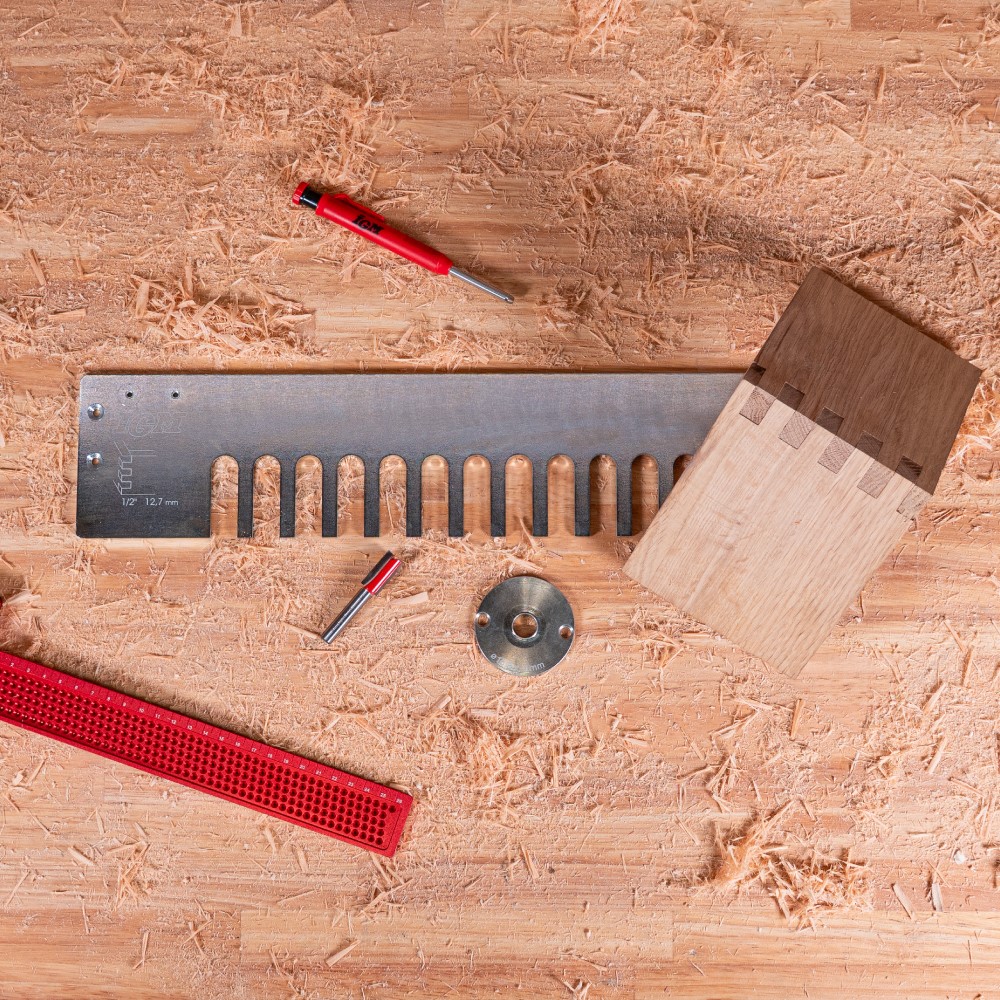

IGM FD3130 je přídavná ocelová šablona pro cinkovací přípravek IGM FD300 k výrobě přesného 12,7 mm čepového spoje. Je určena pro materiál tloušťky 8-22 mm a obrobky široké 38,1-305 mm.

Šablona rozšiřuje možnosti cinkovacího přípravku IGM FD300 o výrobu 12,7 mm čepového spoje. Větší 12,7 mm čepový spoj je vhodný pro zásuvky, bedýnky, krabice a korpusové dílce ze silnějšího materiálu, kde vytváří výraznější rohové spojení. Obě části spoje se frézují současně pomocí horní frézky vedené kopírovacím kroužkem, což umožňuje rychlou a opakovatelnou výrobu stejného spoje.

Pro frézování je určena drážkovací fréza IGM M100-12781. Používá se kopírovací kroužek 15,8 x 4 mm, který je součástí základního cinkovacího přípravku FD300. Červené dorazy pro správné ustavení dílců jsou součástí balení šablony.

Fréza a kopírovací kroužek nejsou součástí balení šablony. Kopírovací kroužek 15,8 x 4 mm je dodáván s přípravkem IGM FD300.

• Kompatibilita: IGM FD300
• Velikost spoje: 12,7 mm
• Tloušťka obrobku: 8-22 mm
• Šířka obrobku: 38,1-305 mm
• Potřebná fréza: IGM M100 Drážkovací fréza - D12,55x25,4 L65 S=8 HW, M100-12781
• Potřebný kopírovací kroužek: 15,8 x 4 mm

Součást balení:

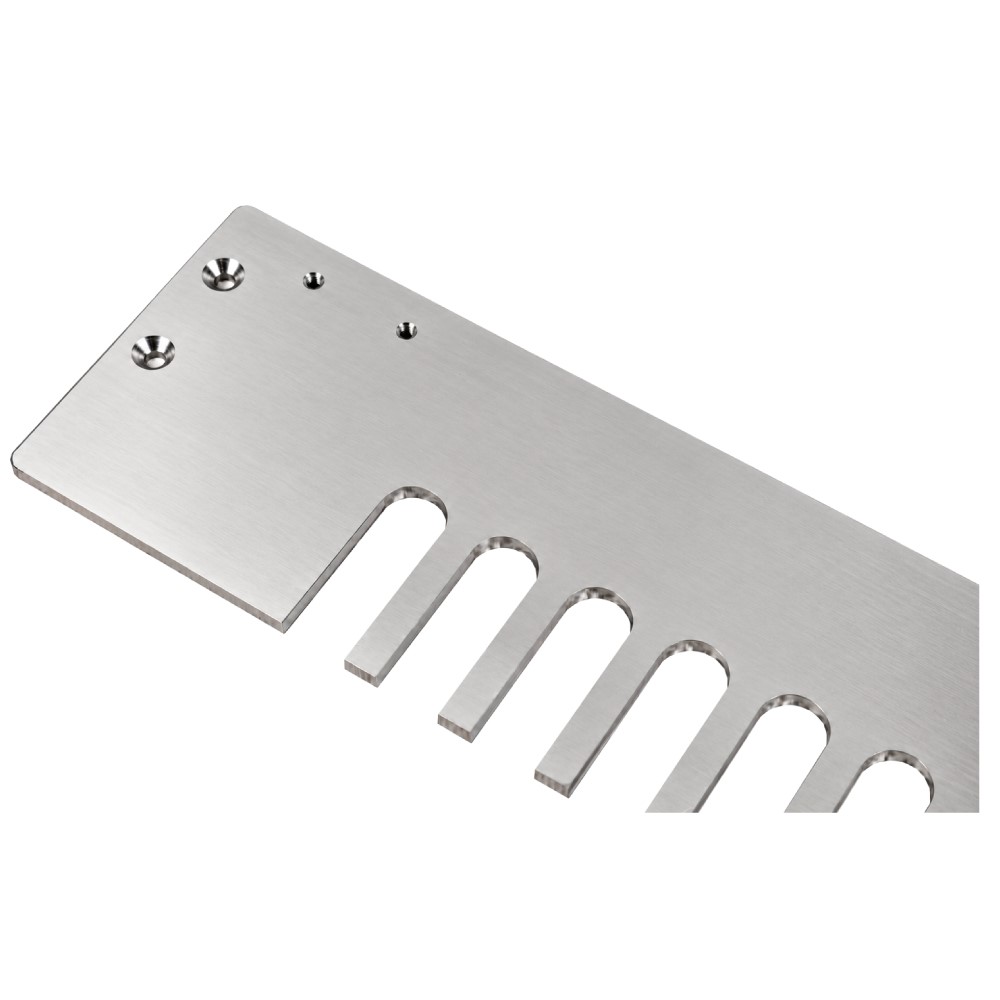

• 1x Ocelová šablona

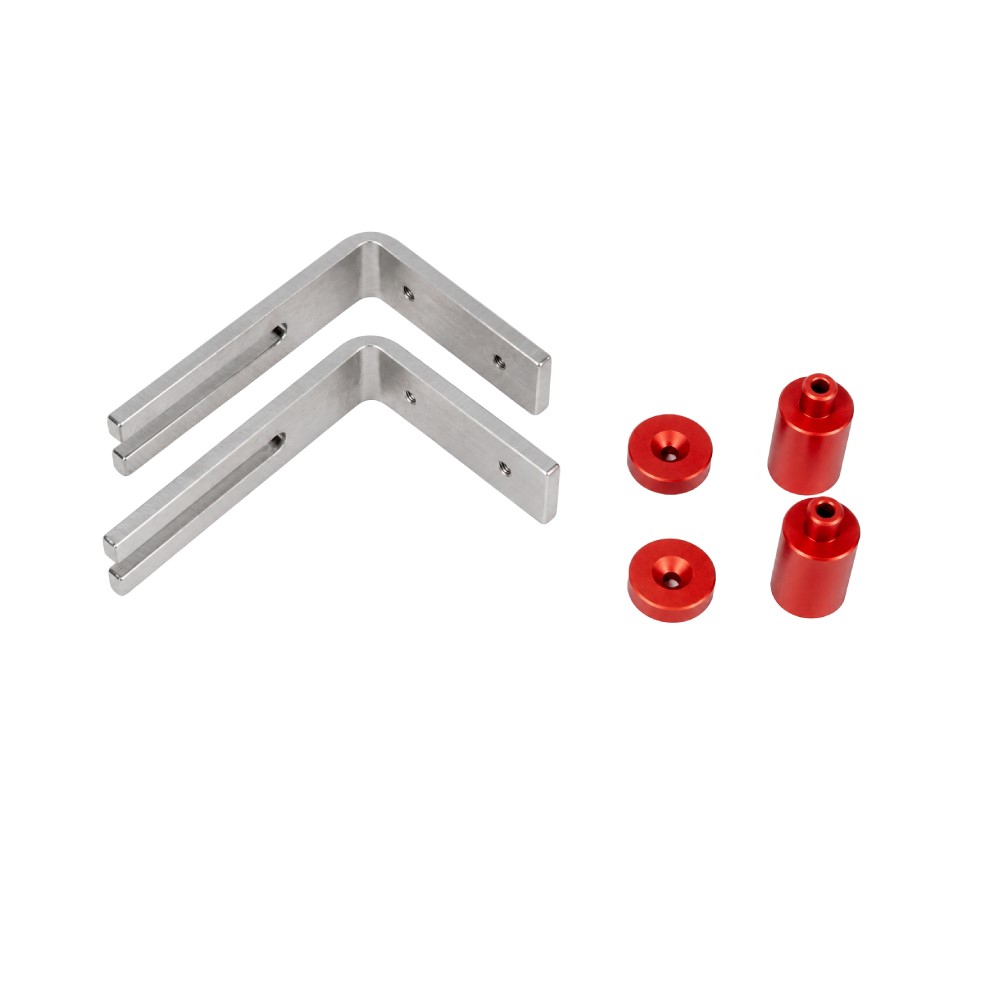

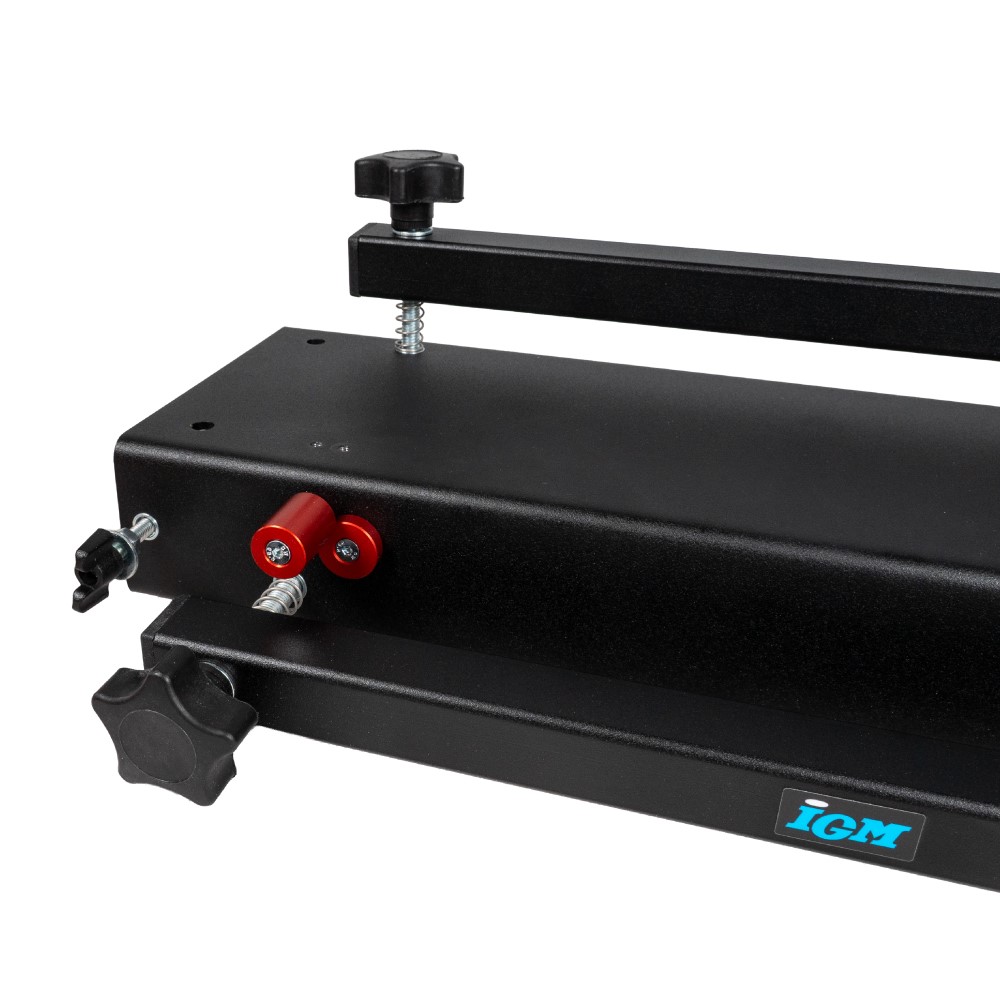

• 1x Sada červených dorazů
