FD3350 Přídavná šablona - 6,3mm minirybinový polokrytý spoj

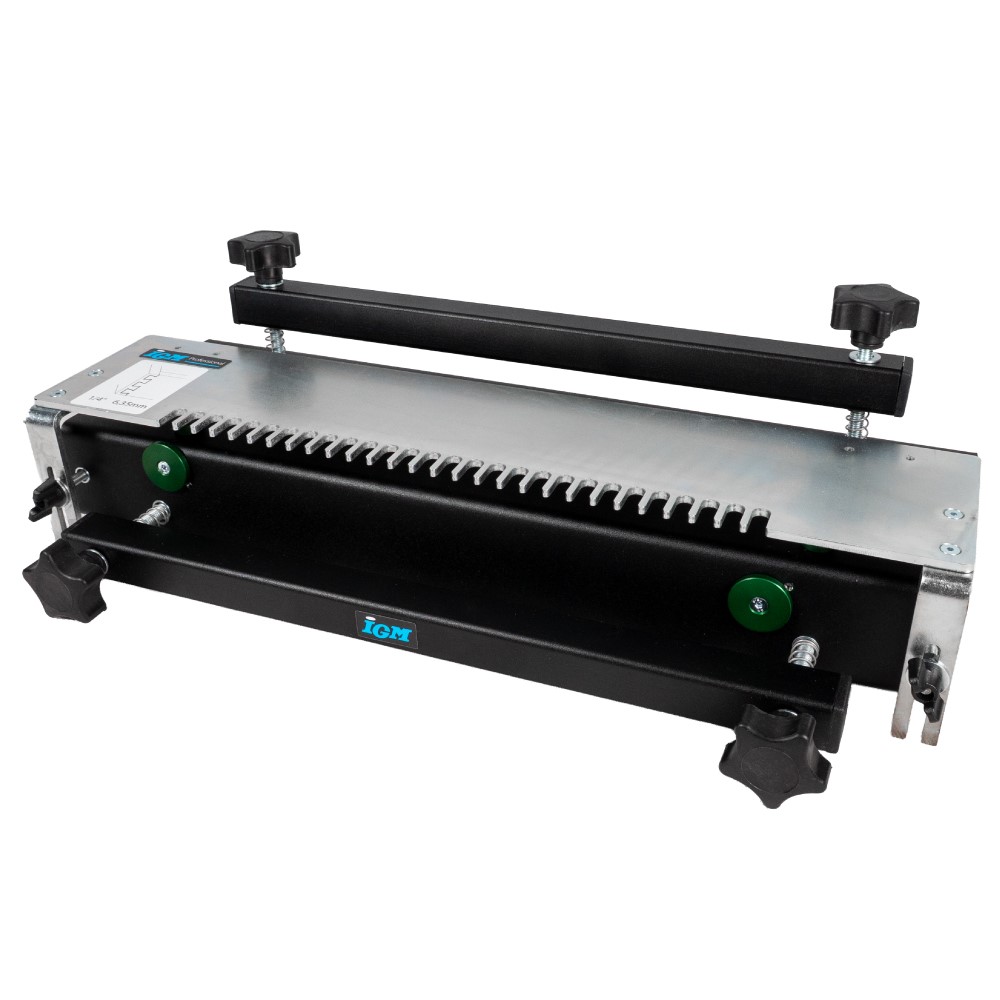

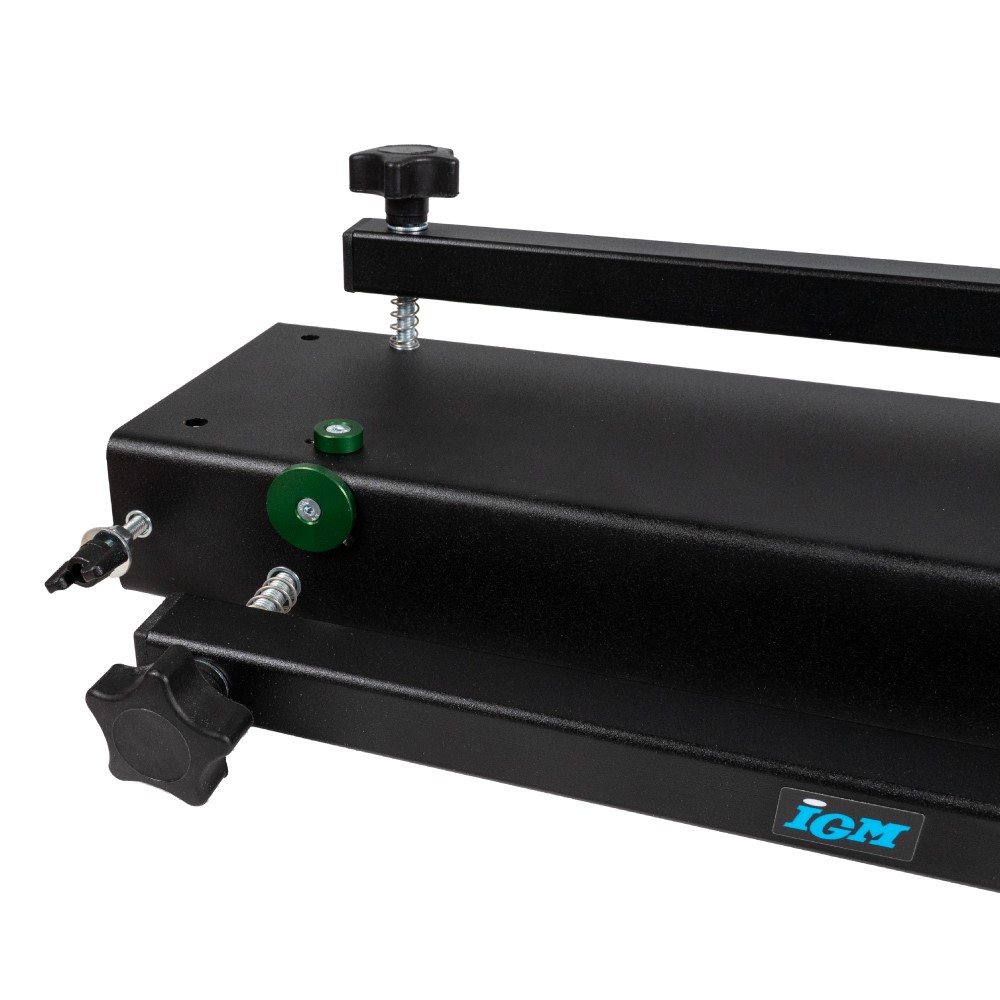

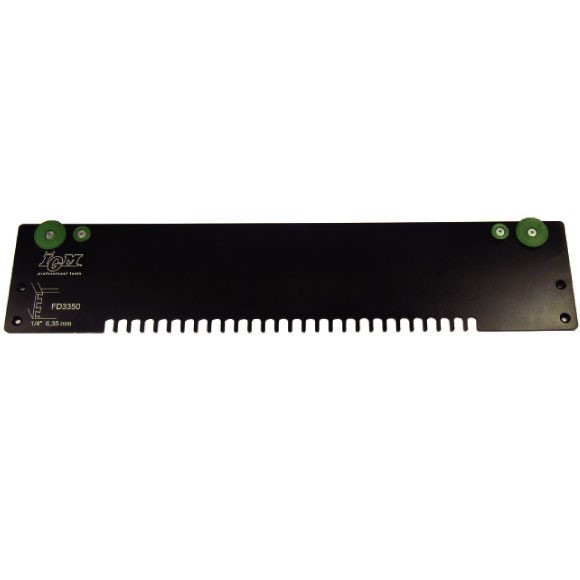

IGM FD3350 je přídavná ocelová šablona pro cinkovací přípravek IGM FD300 k výrobě 6,3 mm minirybinového polokrytého spoje v materiálu tloušťky 8-12 mm.

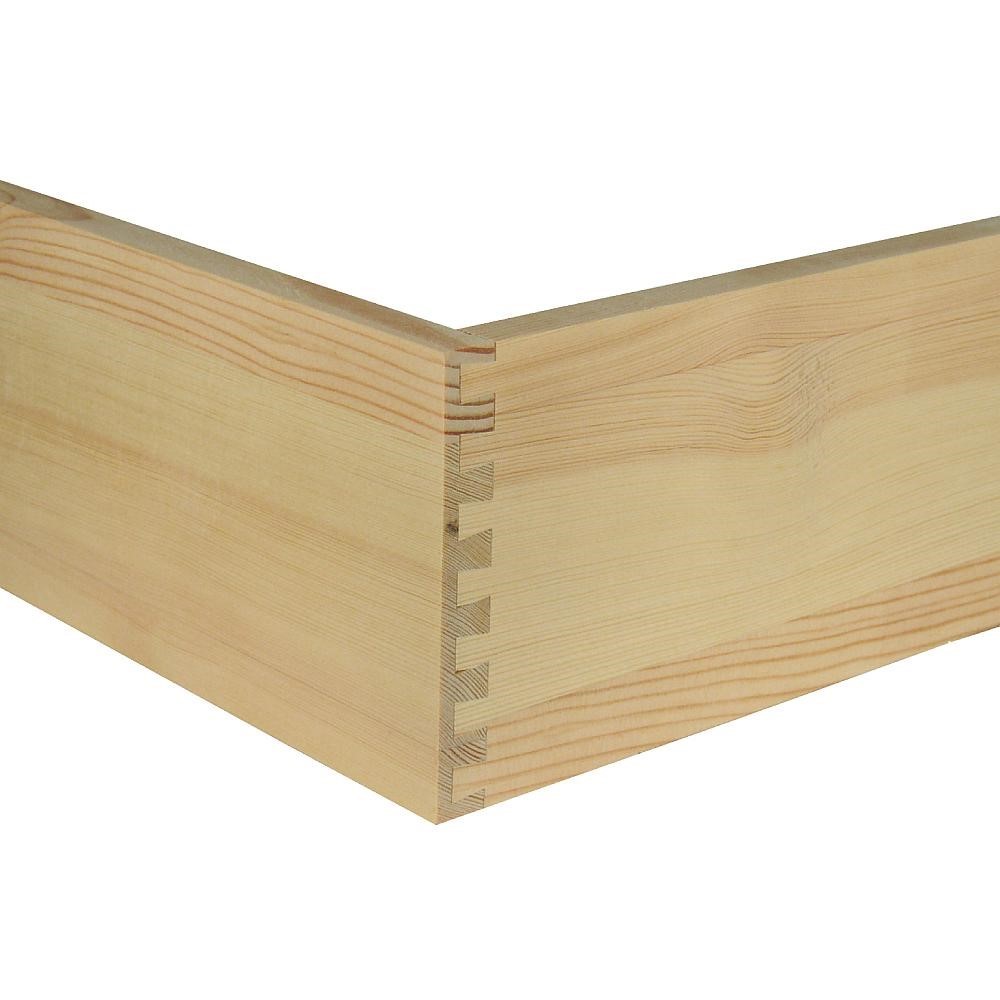

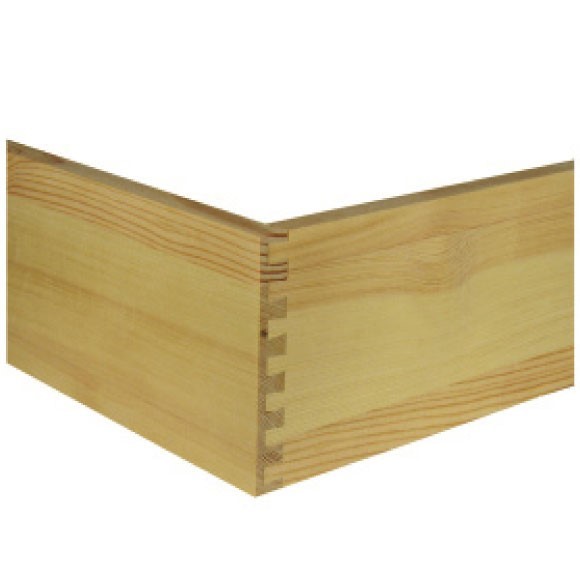

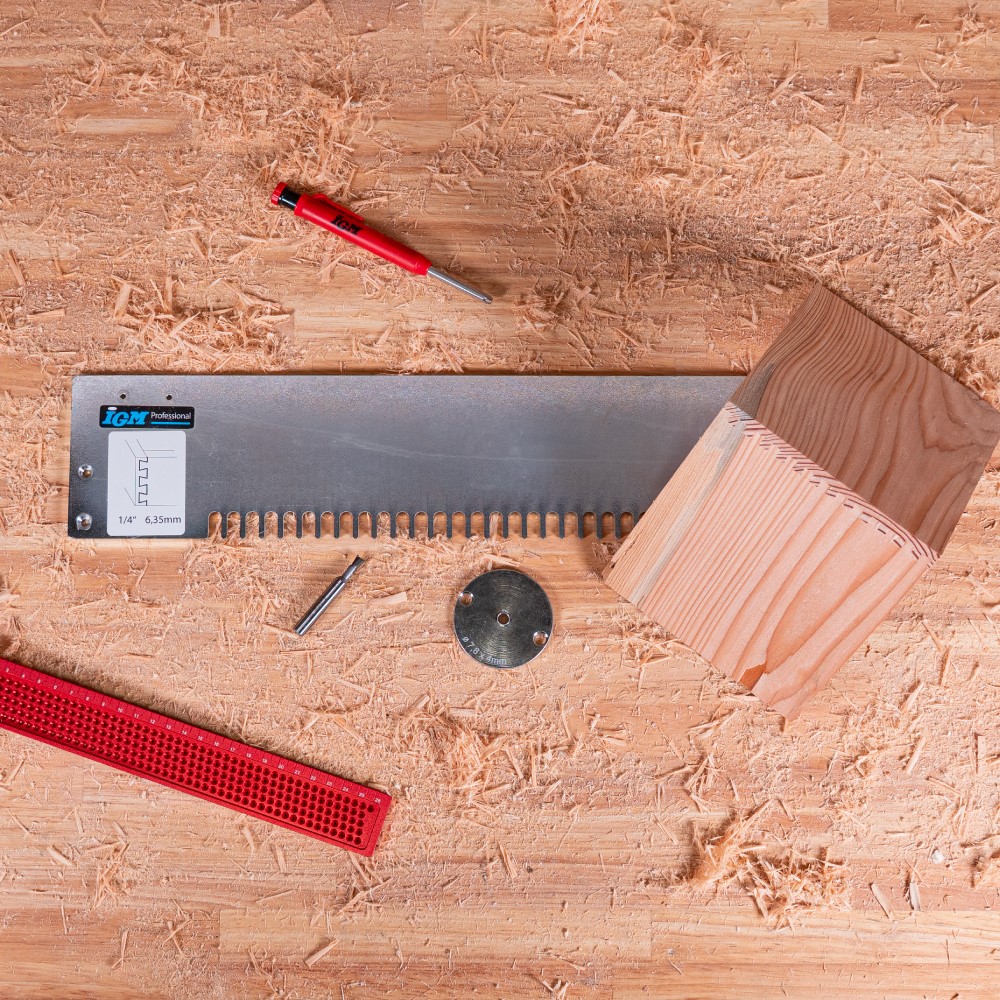

Šablona rozšiřuje přípravek FD300 o menší variantu polokrytého rybinového spoje pro tenké dílce. Je vhodná například pro menší zásuvky, krabičky, šperkovnice a další výrobky z tenčího materiálu. Polokryté provedení zakrývá čela rybin z pohledové strany dílce a zachovává tak čistý vzhled čelní plochy.

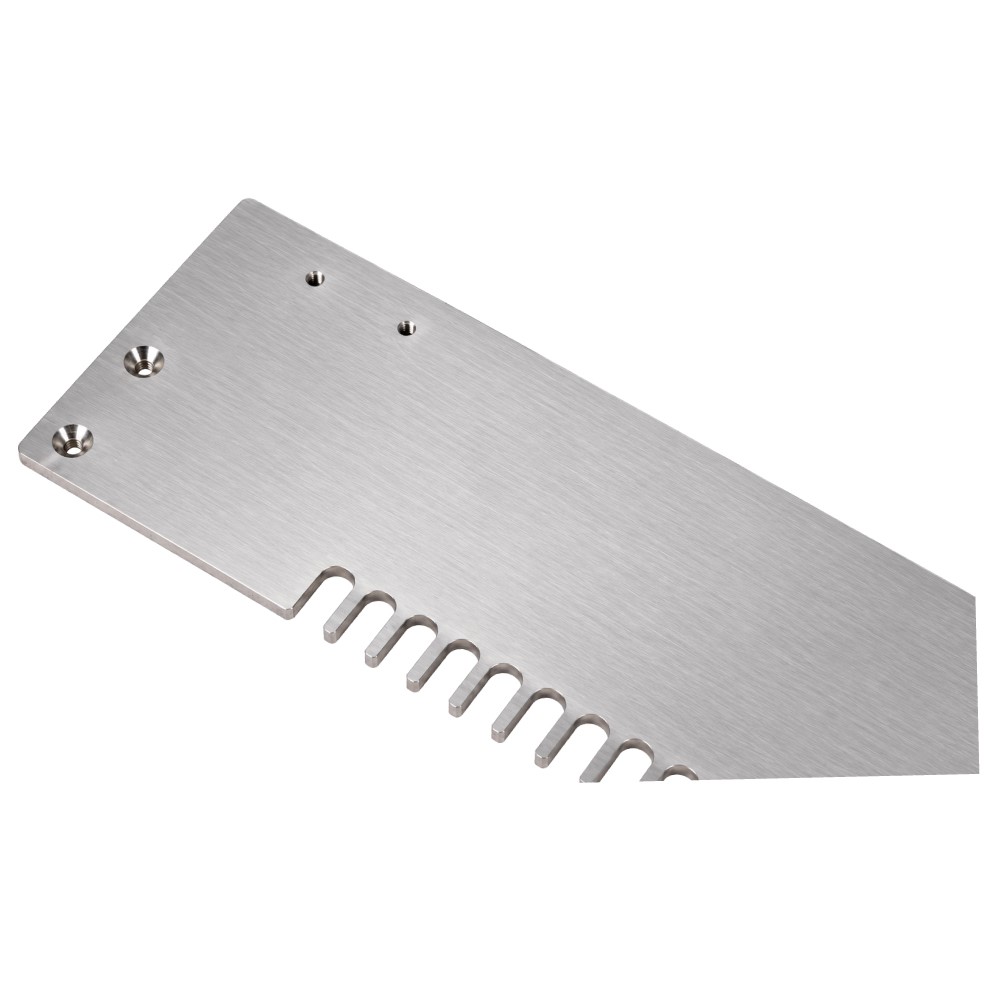

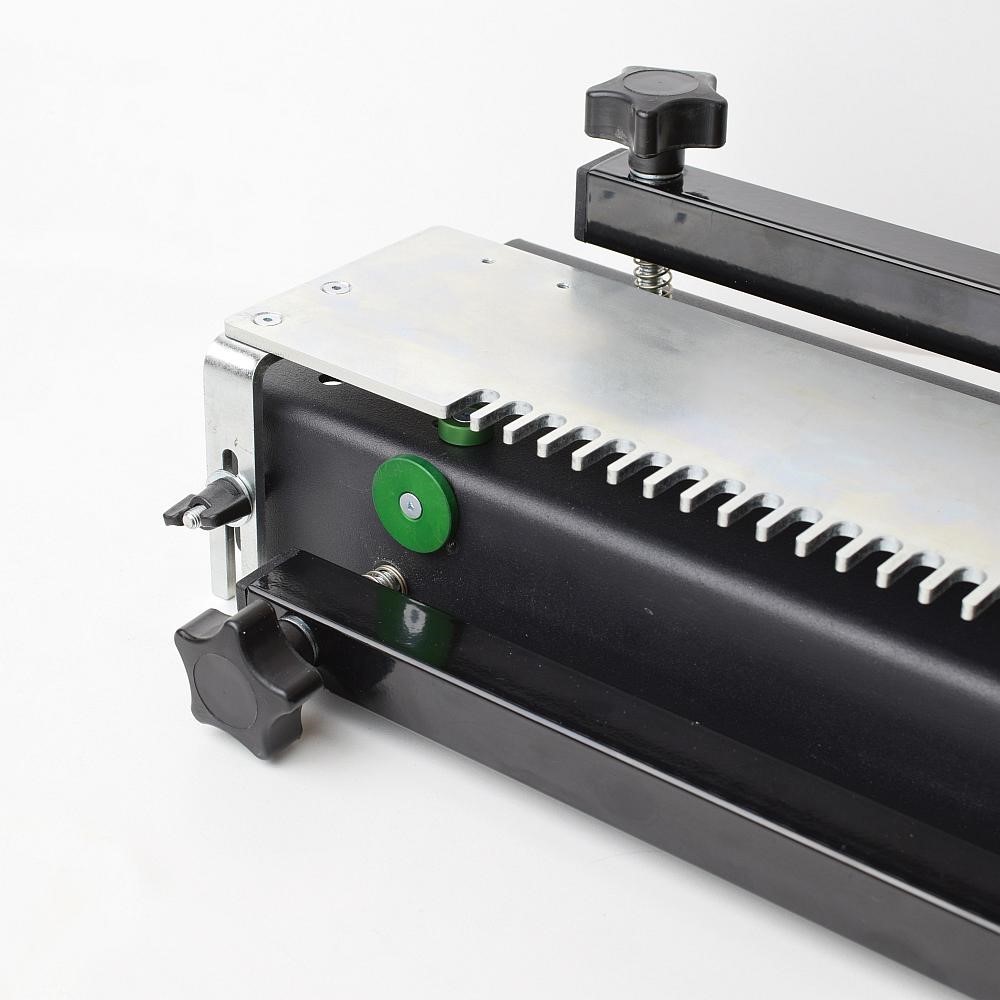

Frézka je při obrábění vedena kopírovacím kroužkem podél přesně vyrobené ocelové šablony, což umožňuje opakovat stejný spoj v celé sérii. Pro výrobu spoje je určena fréza IGM M118-06081. Kopírovací kroužek 7,8 x 4 mm a zelené dorazy pro správné ustavení dílců jsou součástí balení šablony.

Fréza není součástí balení.

• Kompatibilita: IGM FD300
• Velikost spoje: 6,3 mm
• Tloušťka obrobku: 8-12 mm
• Maximální šířka obrobku: 305 mm
• Potřebná fréza: IGM M118 Fréza pro rybinový spoj - 8° D6x6,9 L60 S=8 HW, M118-06081
• Kopírovací kroužek: 7,8 x 4 mm

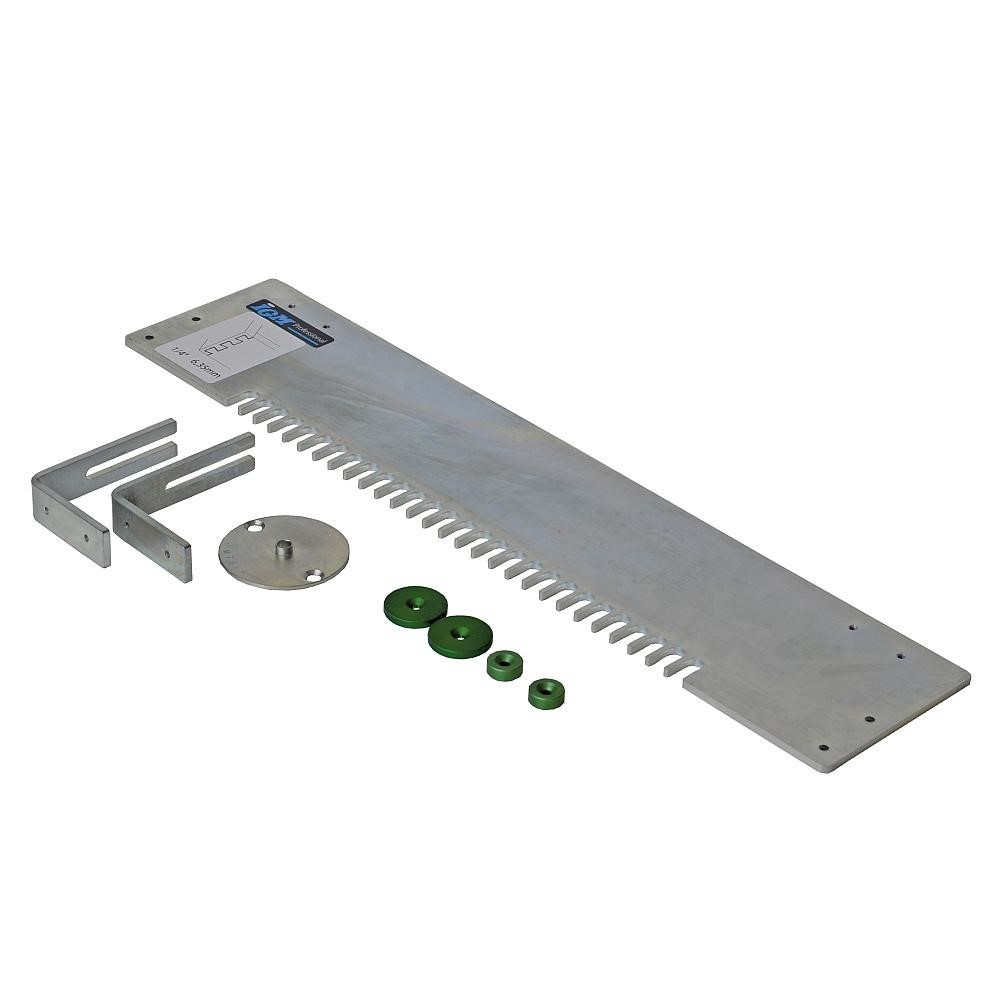

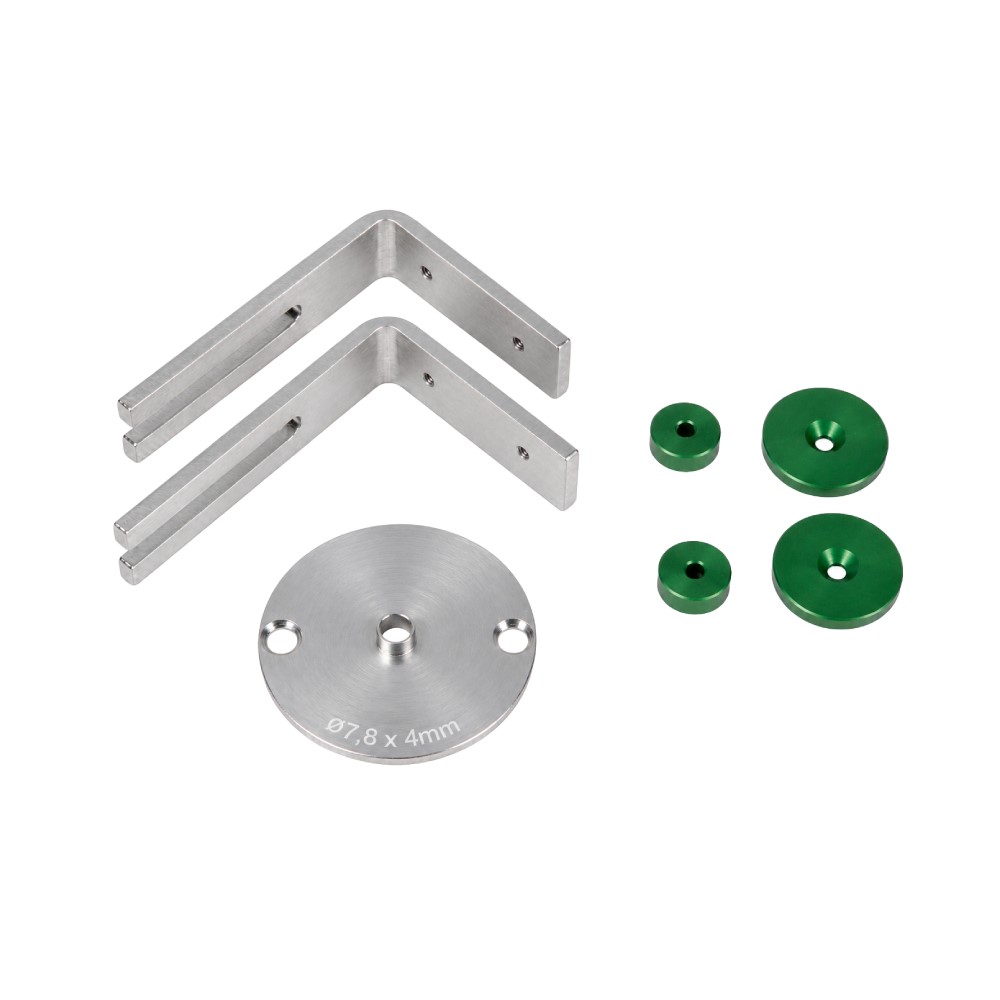

Součást balení:

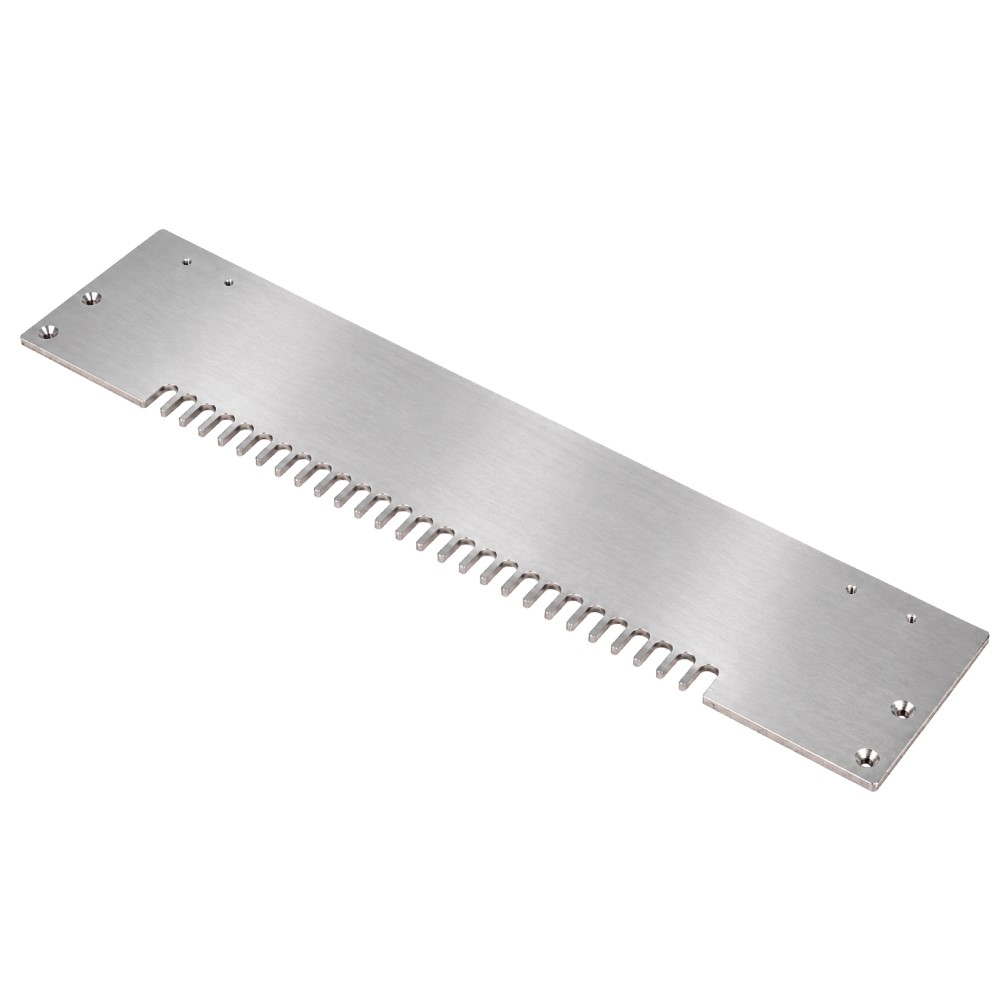

• 1x Ocelová šablona
• 1x IGM Kopírovací kroužek ocelový - D7,8x4mm
• 1x Sada zelených dorazů
