FD3190 Přídavná šablona - 19mm otevřený rybinový spoj

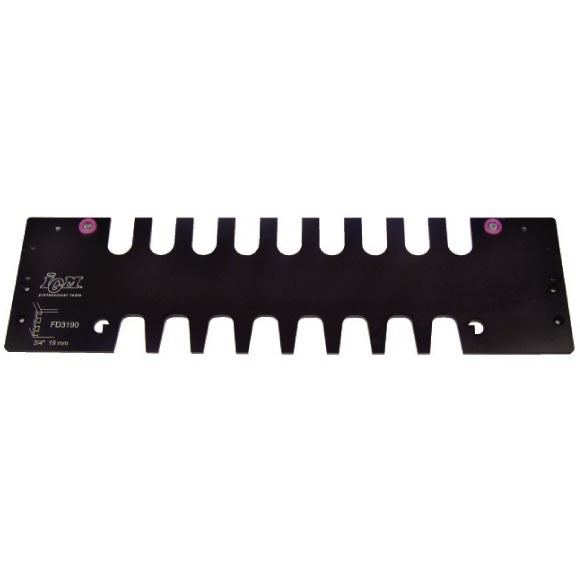

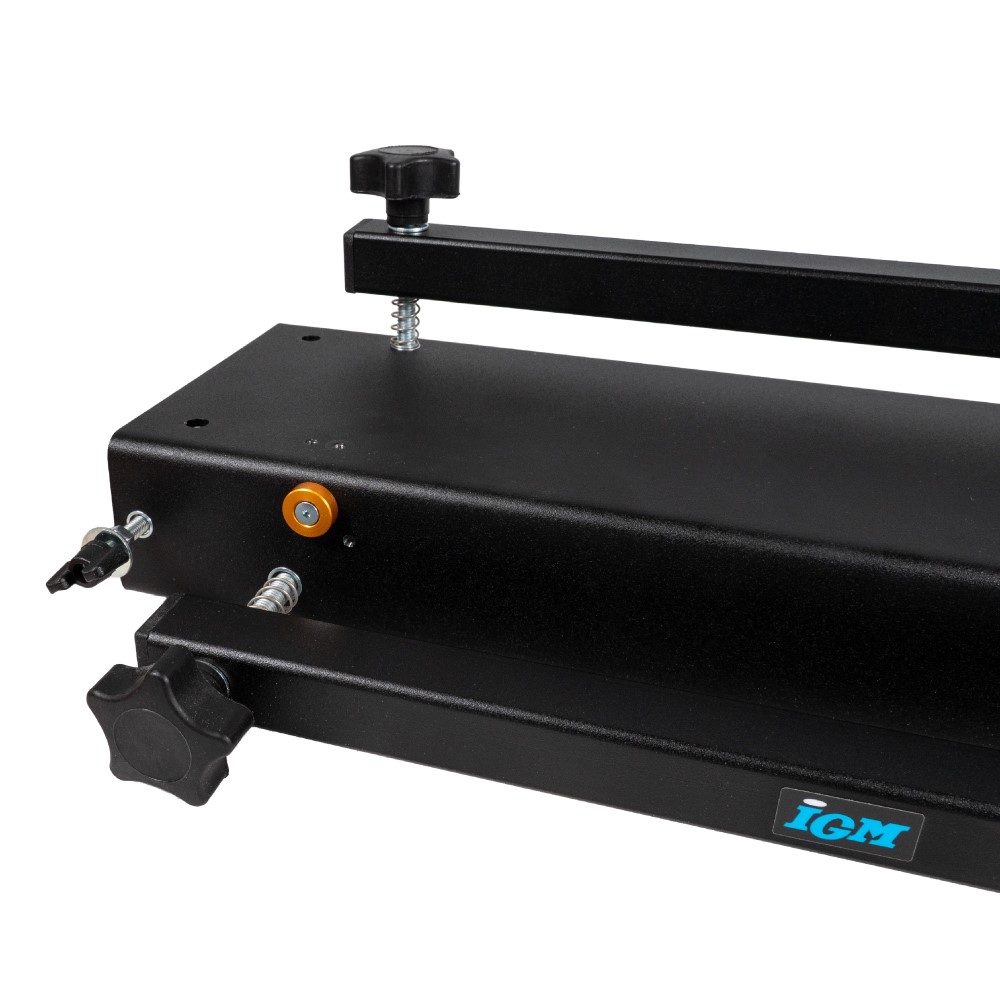

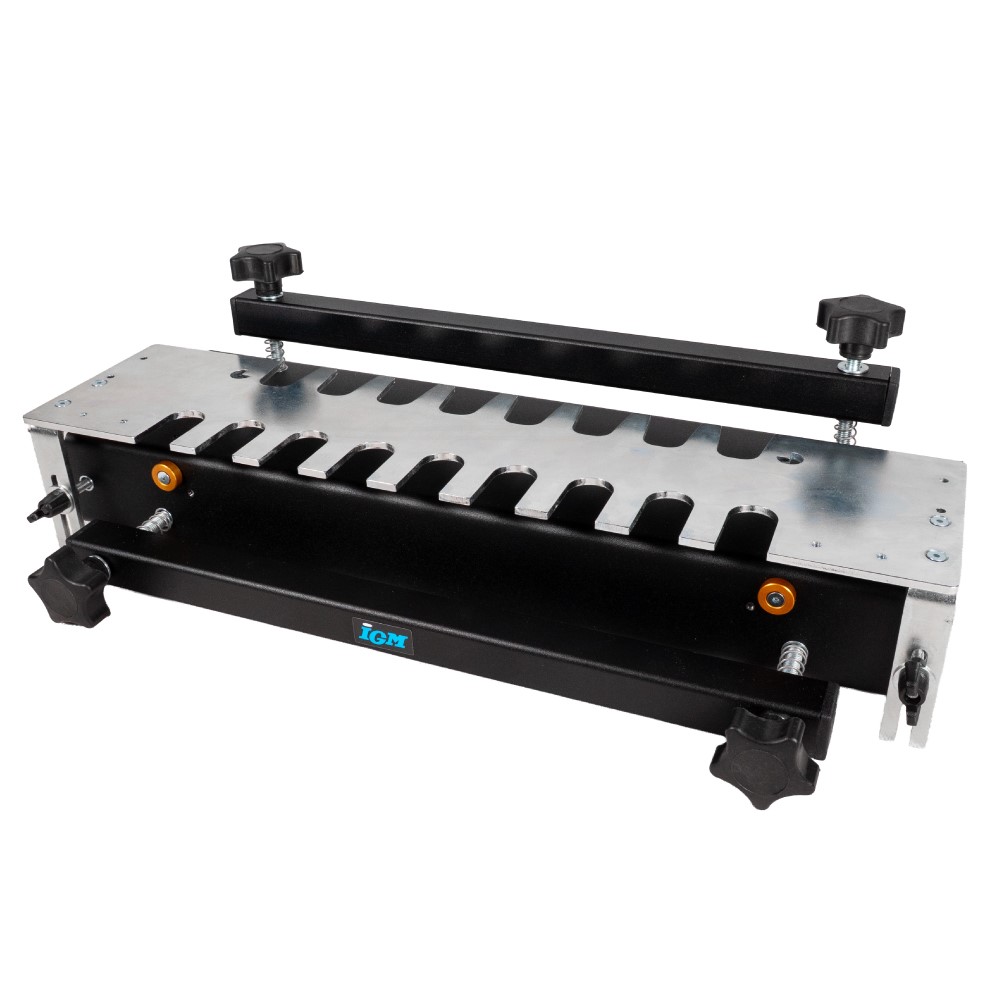

IGM FD3190 je oboustranná ocelová šablona pro cinkovací přípravek IGM FD300 k výrobě 19 mm otevřeného rybinového spoje. Je určena pro materiál tloušťky 16-25 mm a obrobky široké 50,6-305 mm.

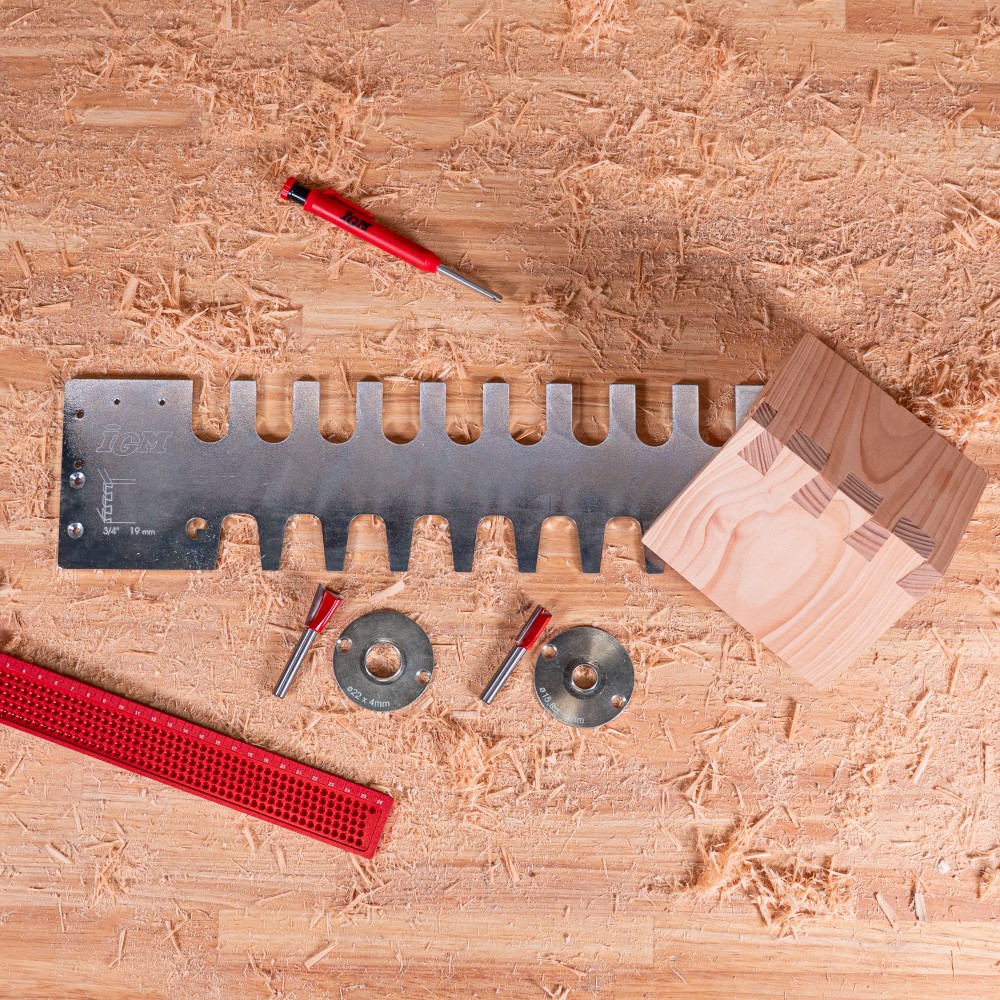

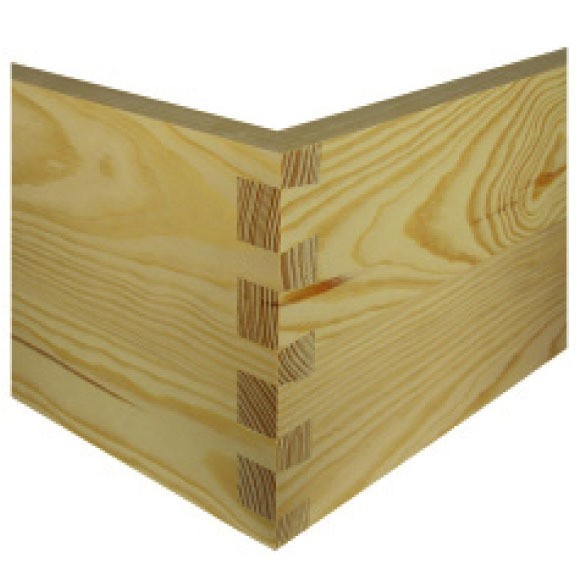

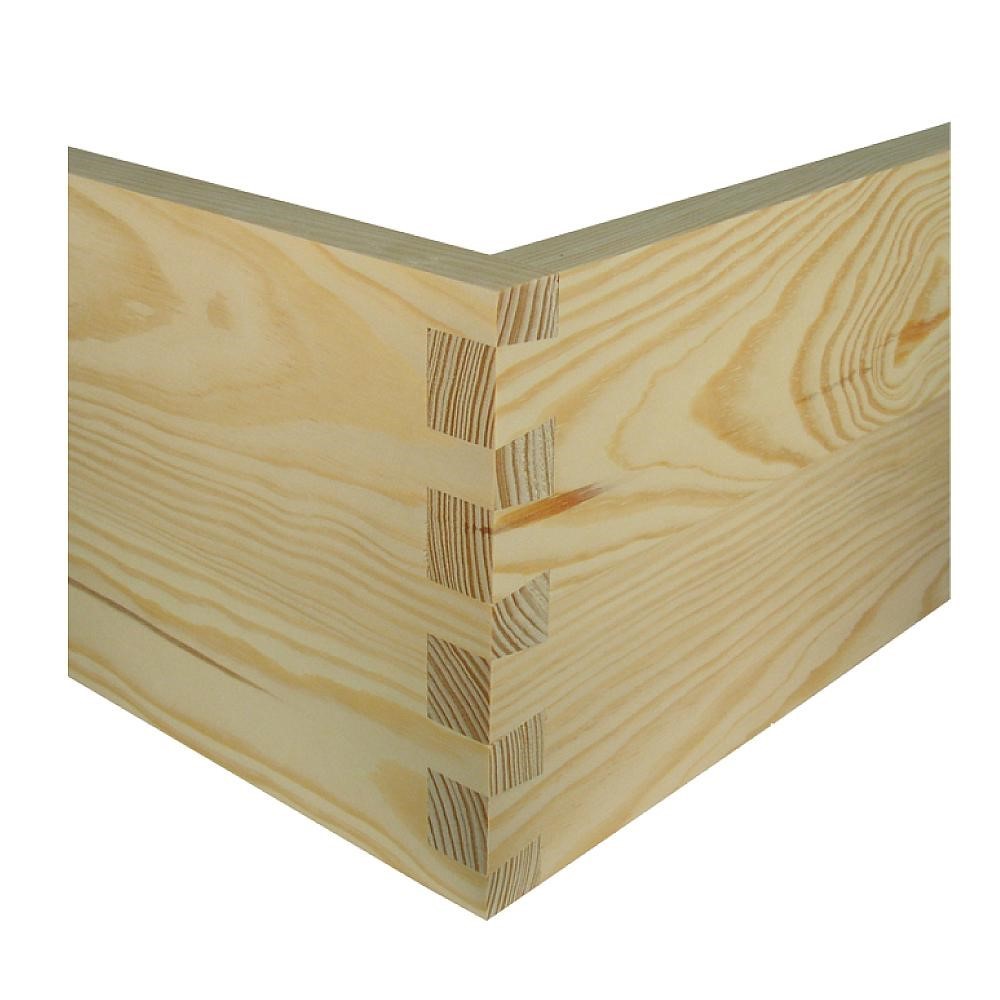

Šablona je určena pro výrobu velkého otevřeného rybinového spoje ve větších a silnějších dílcích. Je vhodná například pro masivnější krabice, bedny, zásuvky a nábytkové korpusy. Větší rybiny zůstávají po sestavení viditelné z obou stran a vytvářejí výrazný konstrukční i dekorativní prvek.

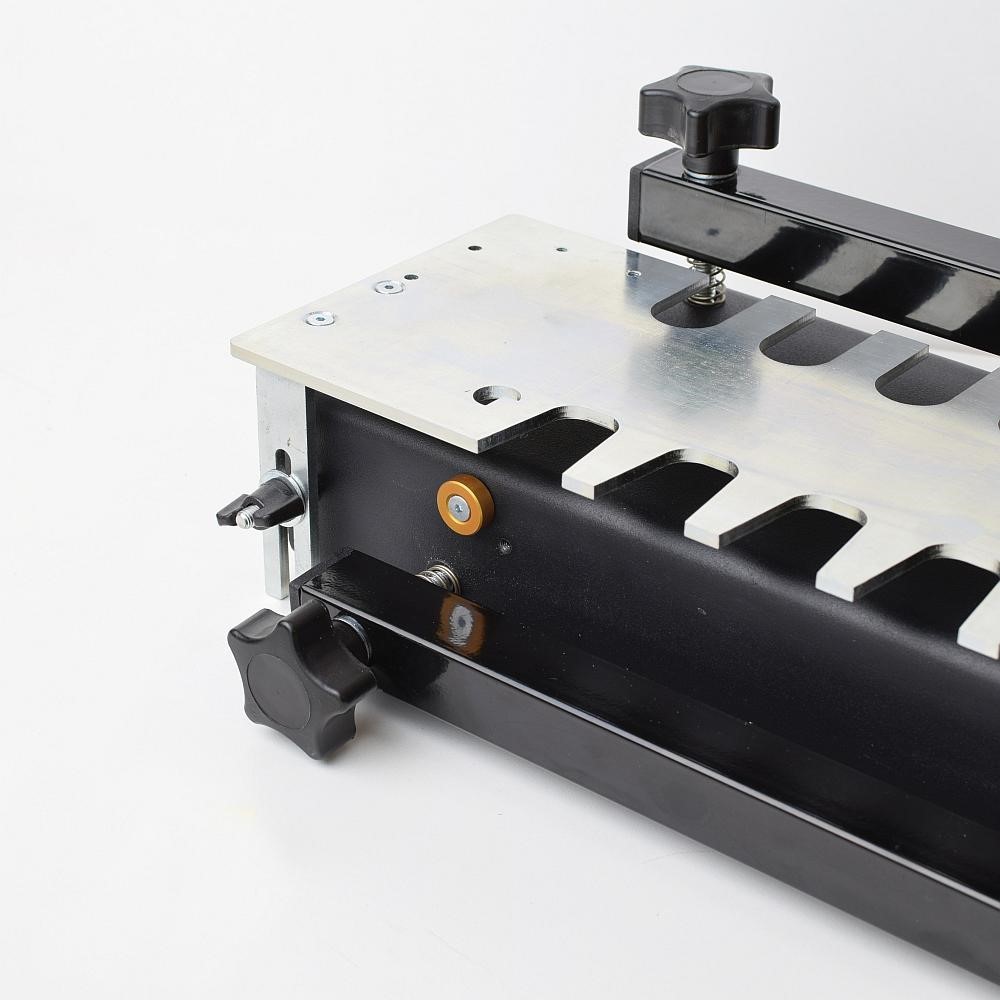

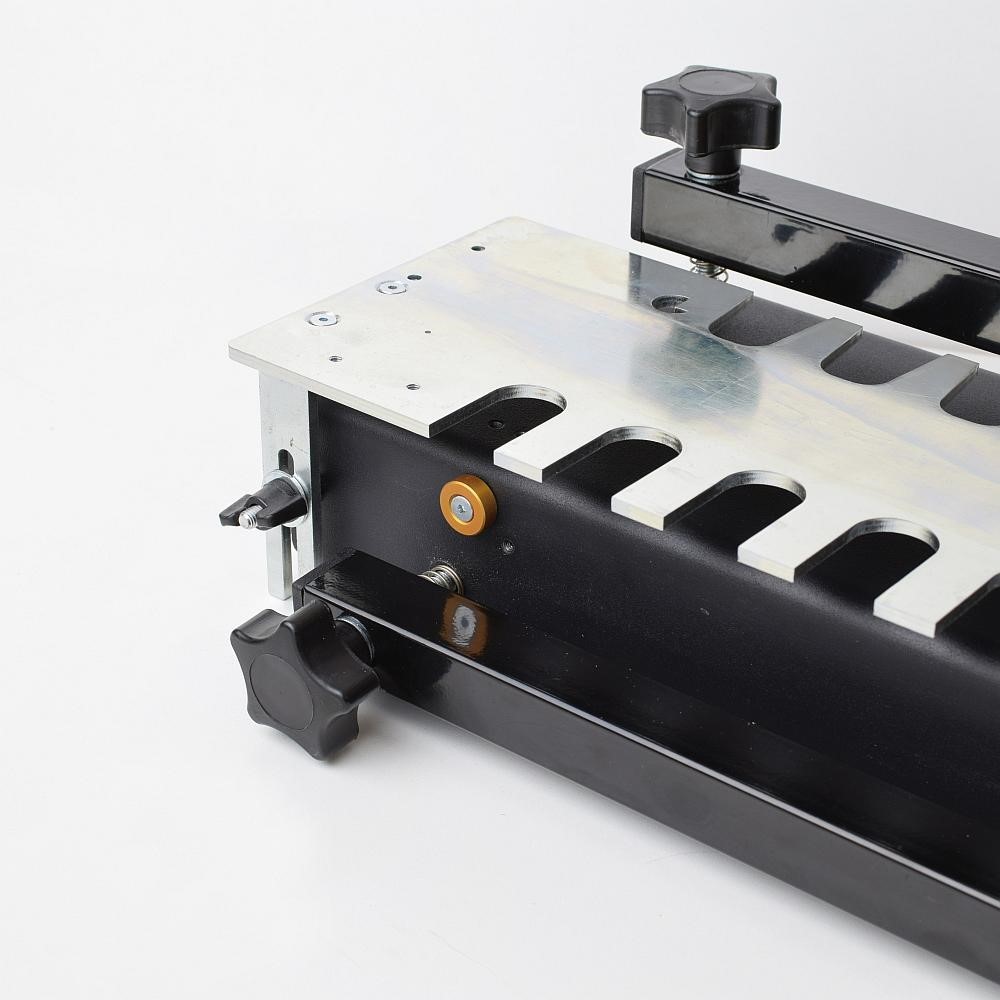

Šablona je oboustranná. Jedna část slouží k frézování čepů a druhá k frézování rybinové části spoje. Pro výrobu jednoho spoje se proto používají dvě stopkové frézy a dva kopírovací kroužky. Kopírovací kroužek 22 x 4 mm je součástí balení šablony, zatímco kroužek 15,8 x 4 mm je dodáván se základním přípravkem FD300.

Frézy nejsou součástí balení.

• Kompatibilita: IGM FD300
• Velikost spoje: 19 mm
• Tloušťka obrobku: 16-25 mm
• Šířka obrobku: 50,6-305 mm
• Potřebná fréza: IGM M100 Drážkovací fréza - D12,55x25,4 L65 S=8 HW, M100-12781
• Potřebná fréza: IGM M118 Fréza pro rybinový spoj - 7° D19,05x25,4 L70 S=8 HW, M118-19081
• Kopírovací kroužky: 22 x 4 mm a 15,8 x 4 mm

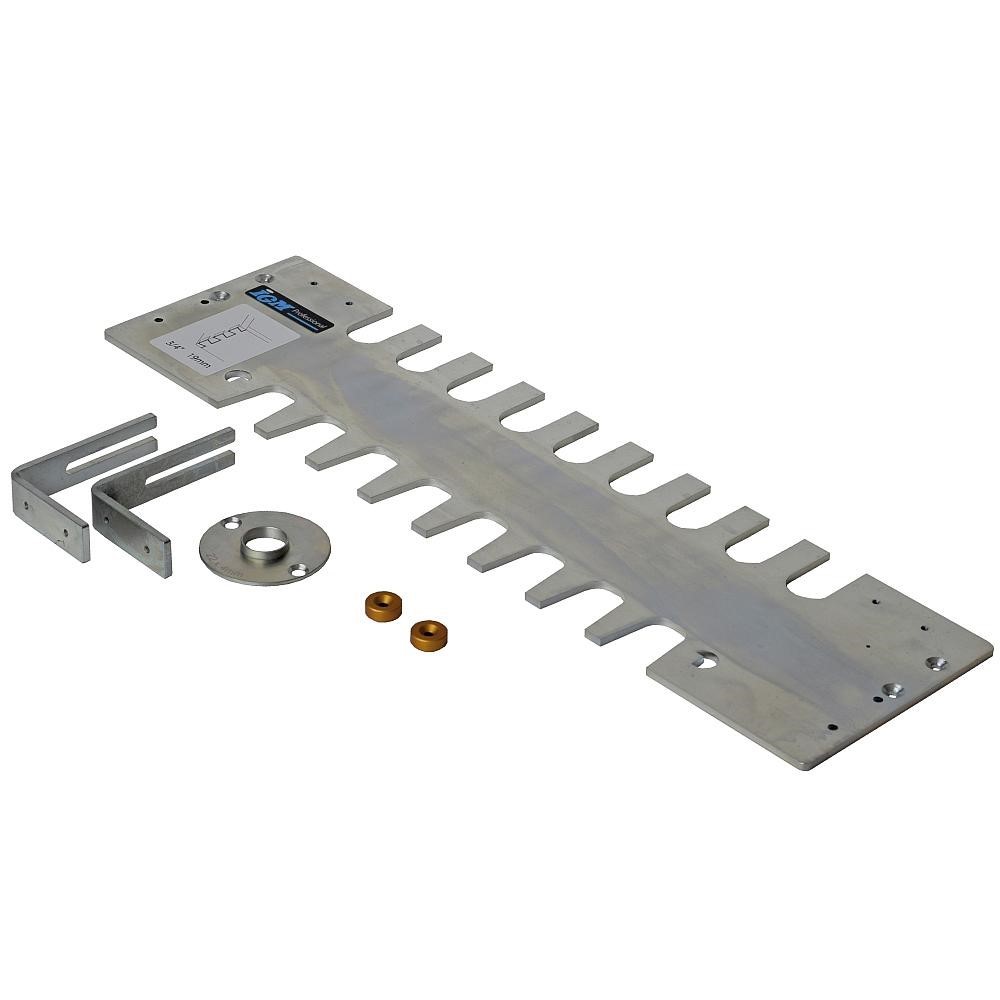

Součást balení:

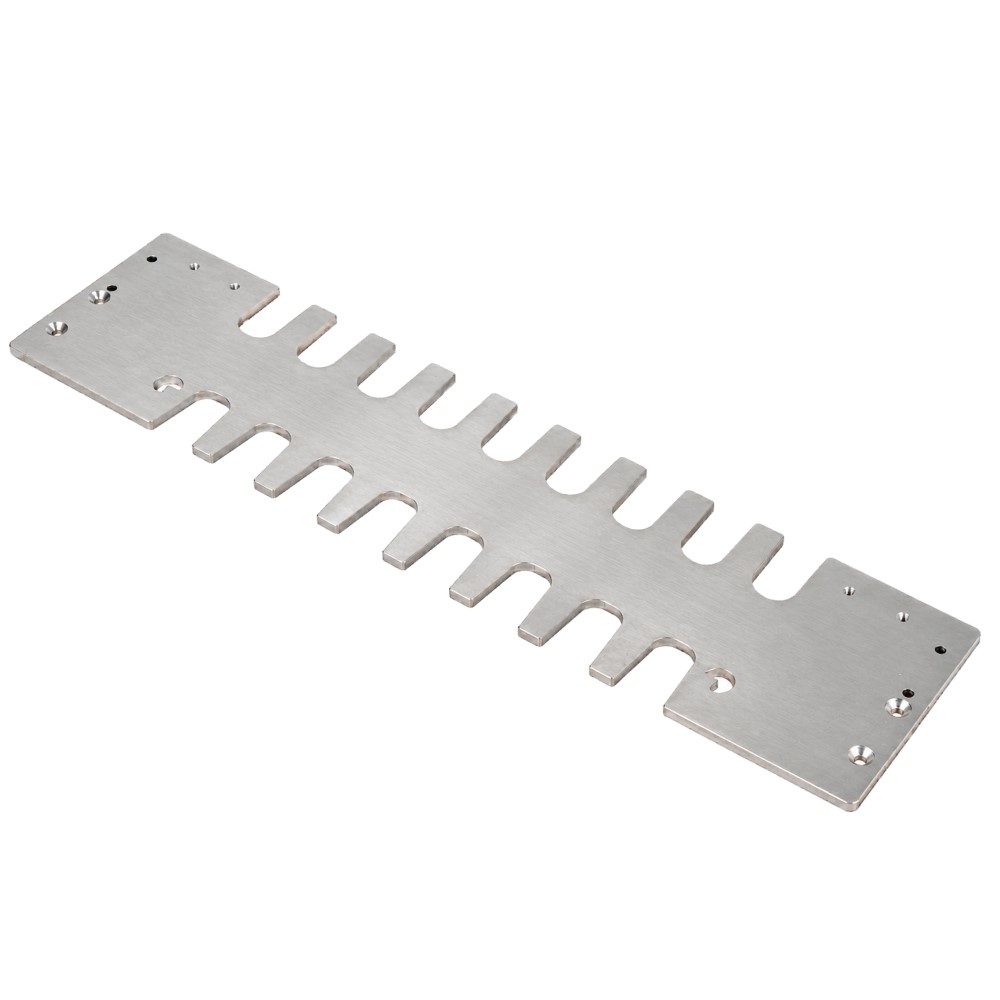

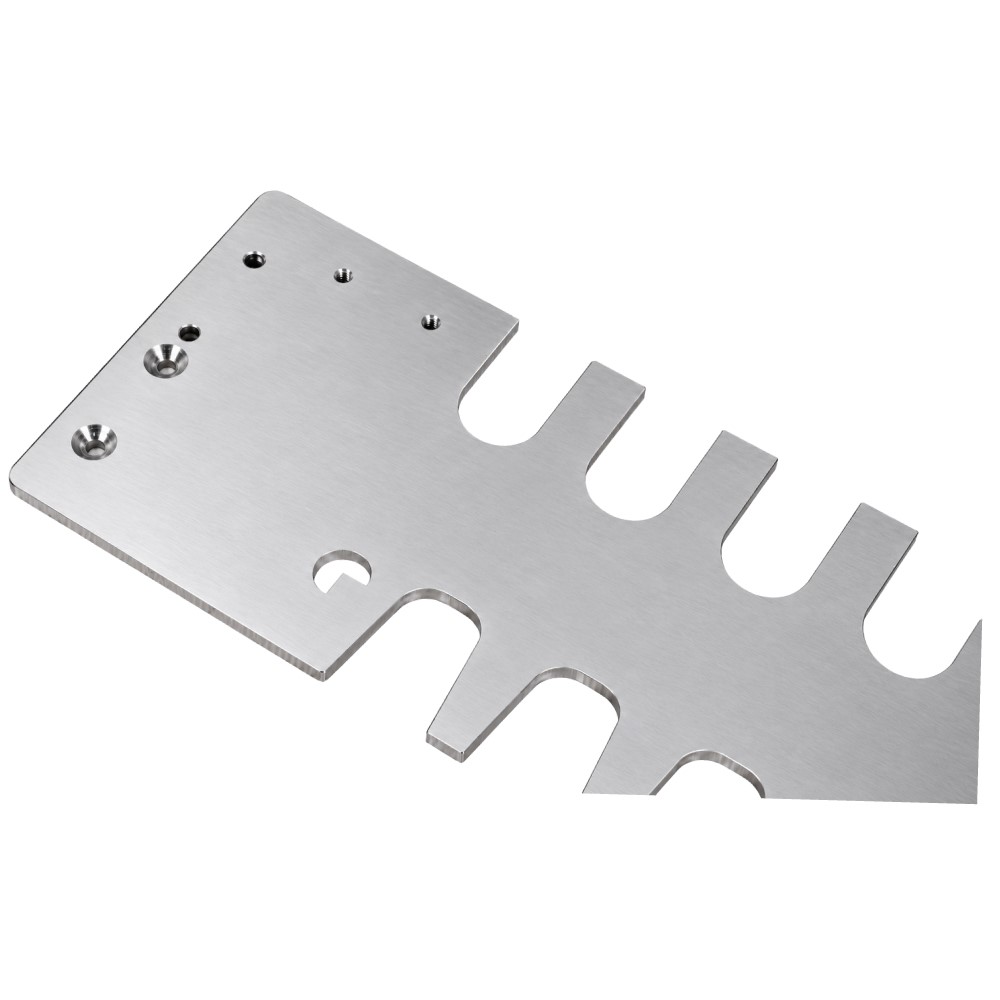

• 1x Ocelová oboustranná šablona

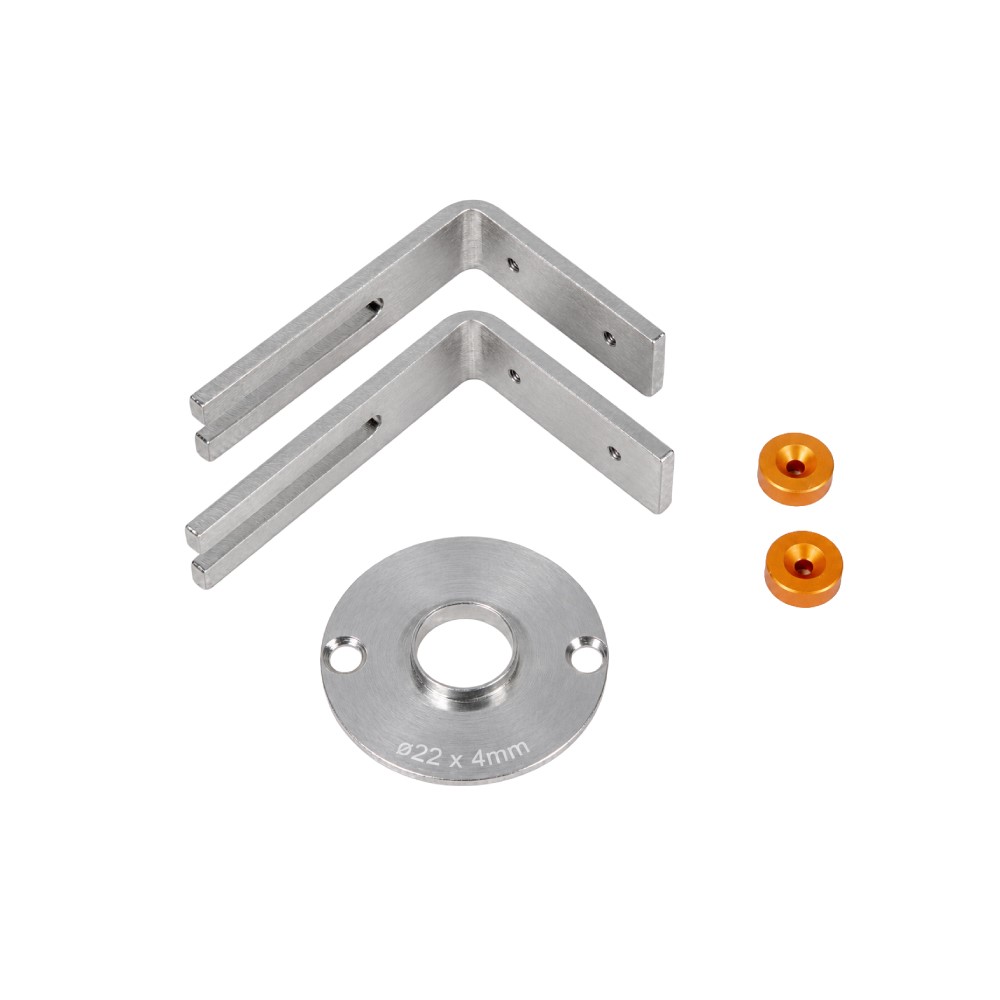

• 1x IGM Kopírovací kroužek ocelový - D22x4mm
• 1x Sada oranžových dorazů
