FD3170 Přídavná šablona - 12,7mm otevřený rybinový spoj

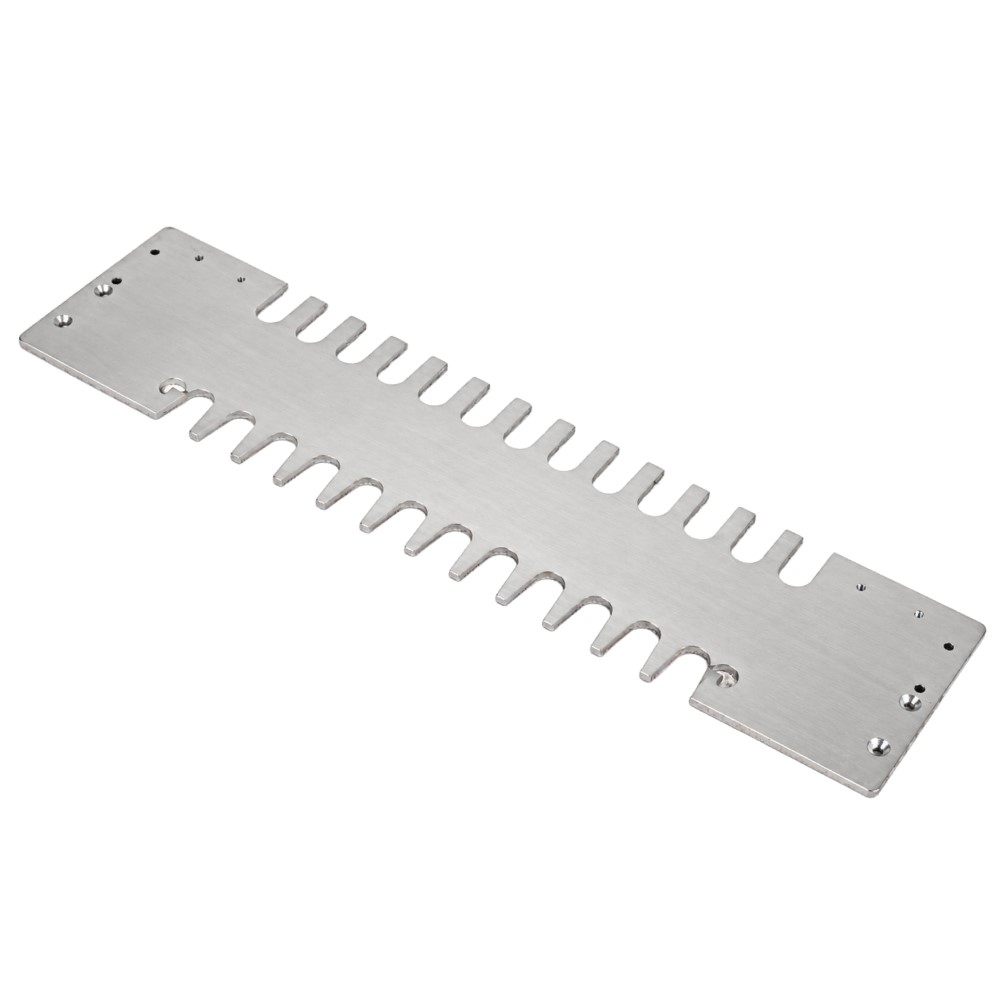

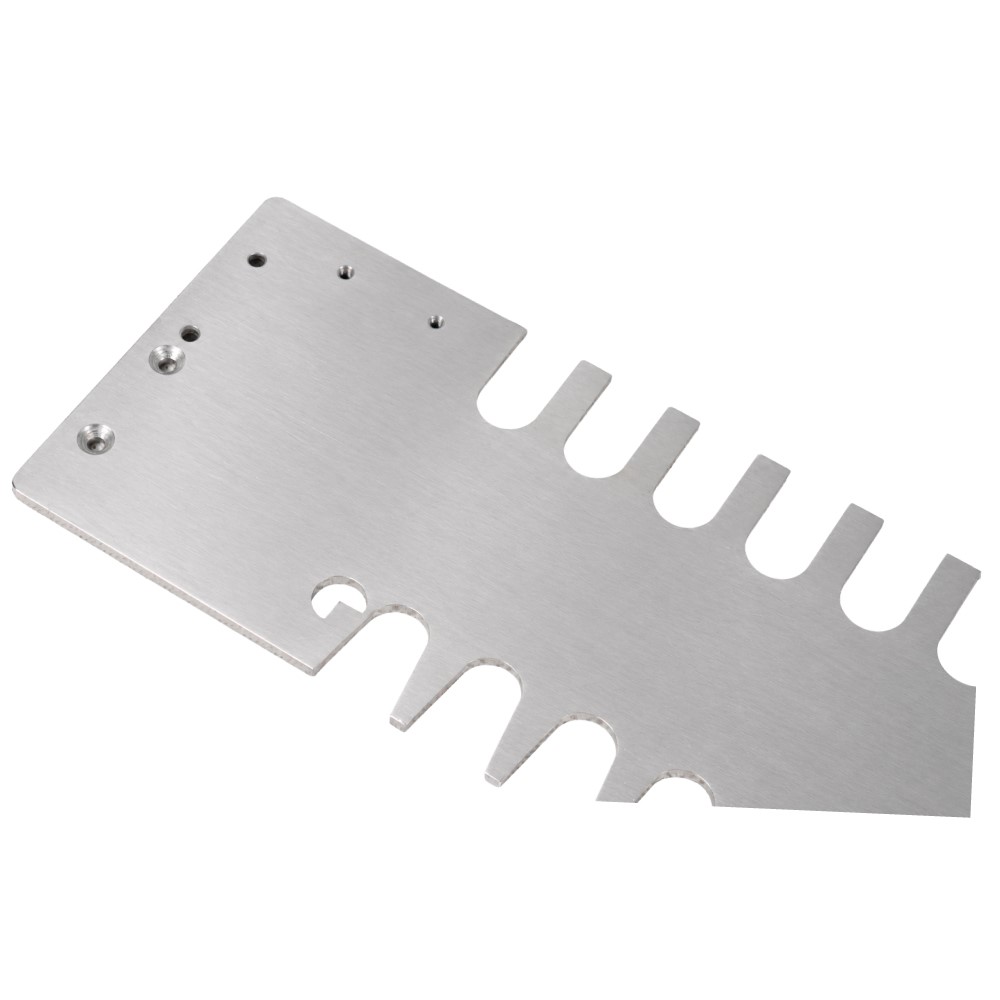

IGM FD3170 je oboustranná ocelová šablona pro cinkovací přípravek IGM FD300 k výrobě 12,7 mm otevřeného rybinového spoje. Je určena pro materiál tloušťky 8-19 mm a obrobky široké 31,6-305 mm.

Šablona umožňuje vyrábět pohledové otevřené rybinové spoje například při výrobě zásuvek, krabiček, korpusů a dalších výrobků z masivního dřeva. Rybinový spoj zůstává po sestavení viditelný z obou stran a vytváří pevný konstrukční i dekorativní prvek.

Šablona je oboustranná. Jedna část slouží k frézování čepů a druhá k frézování rybinové části spoje. Pro výrobu jednoho spoje se proto používají dvě stopkové frézy a dva kopírovací kroužky. Kopírovací kroužek 11,1 x 4 mm je součástí balení šablony, zatímco kroužek 15,8 x 4 mm je dodáván se základním přípravkem FD300.

Frézy nejsou součástí balení.

• Kompatibilita: IGM FD300
• Velikost spoje: 12,7 mm
• Tloušťka obrobku: 8-19 mm
• Šířka obrobku: 31,6-305 mm
• Potřebná fréza: IGM M100 Drážkovací fréza - D8x25,4 L68 S=8 HW, M100-08081
• Potřebná fréza: IGM M118 Fréza pro rybinový spoj - 8° D12,7x20 L68 S=8 HW, M118-12981
• Kopírovací kroužky: 11,1 x 4 mm a 15,8 x 4 mm

Součást balení:

• 1x Ocelová oboustranná šablona
• 1x IGM Kopírovací kroužek ocelový - D11,1x4mm
• 1x Sada žlutých dorazů
