FD600 Cinkovací přípravek 610mm včetně rybinové frézy 12,7mm

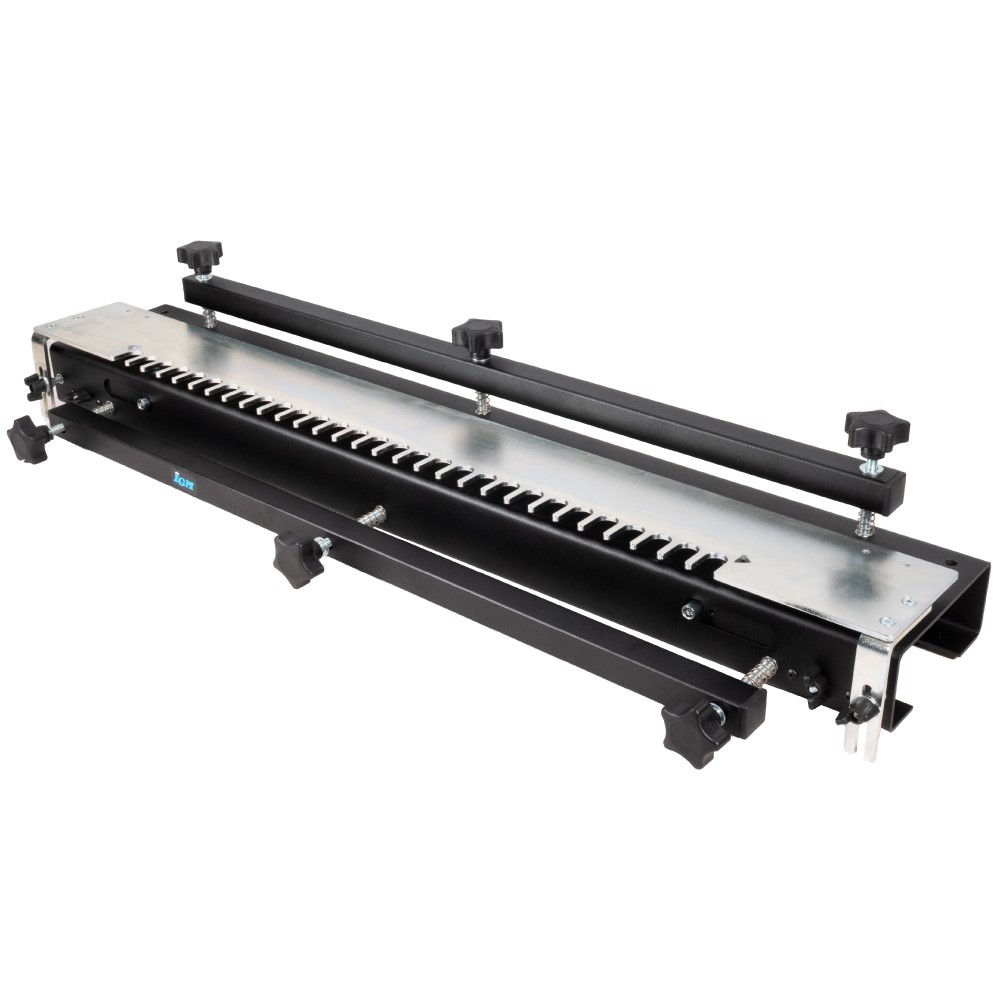

IGM FD600 je cinkovací přípravek pro rychlou a opakovatelnou výrobu 12,7 mm polokrytých rybinových spojů pomocí horní frézky. Pracovní šířka 610 mm je vhodná pro širší zásuvky, korpusové dílce a výrobu více spojů v sérii.

• Pro přesné a opakovatelné polokryté rybinové spoje.
• Pro materiál tloušťky 11-25 mm a obrobky široké až 610 mm.

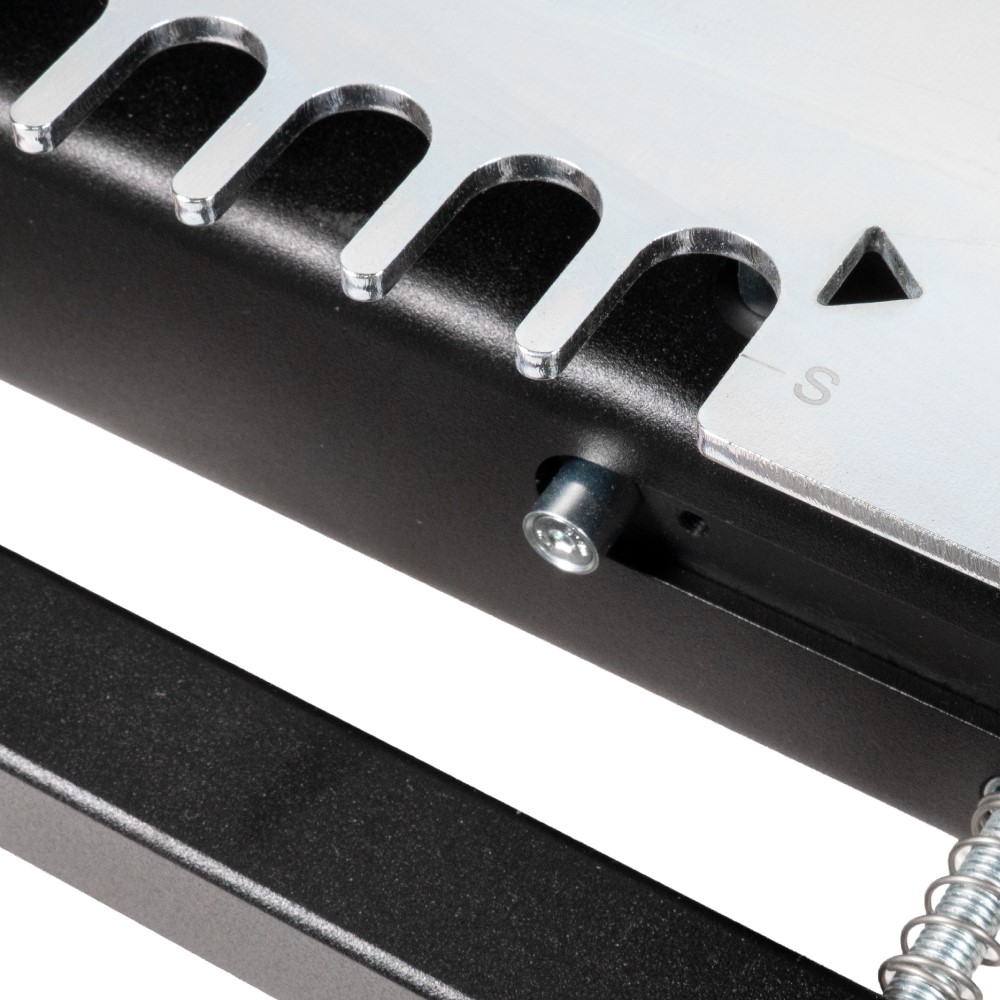

• Posuvné dorazy pro snadné a opakovatelné ustavení dílů vůči šabloně.

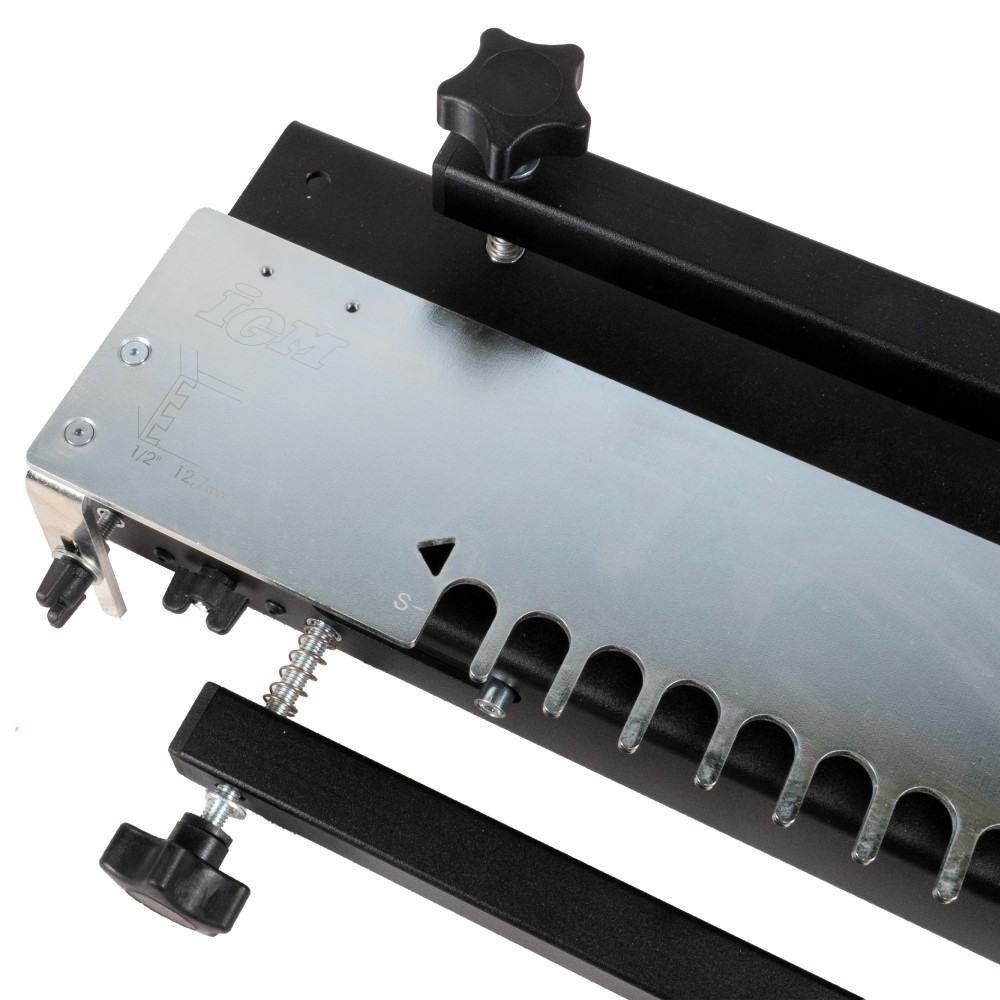

• Laserem řezaná šablona z 4mm pozinkovaného ocelového plechu.

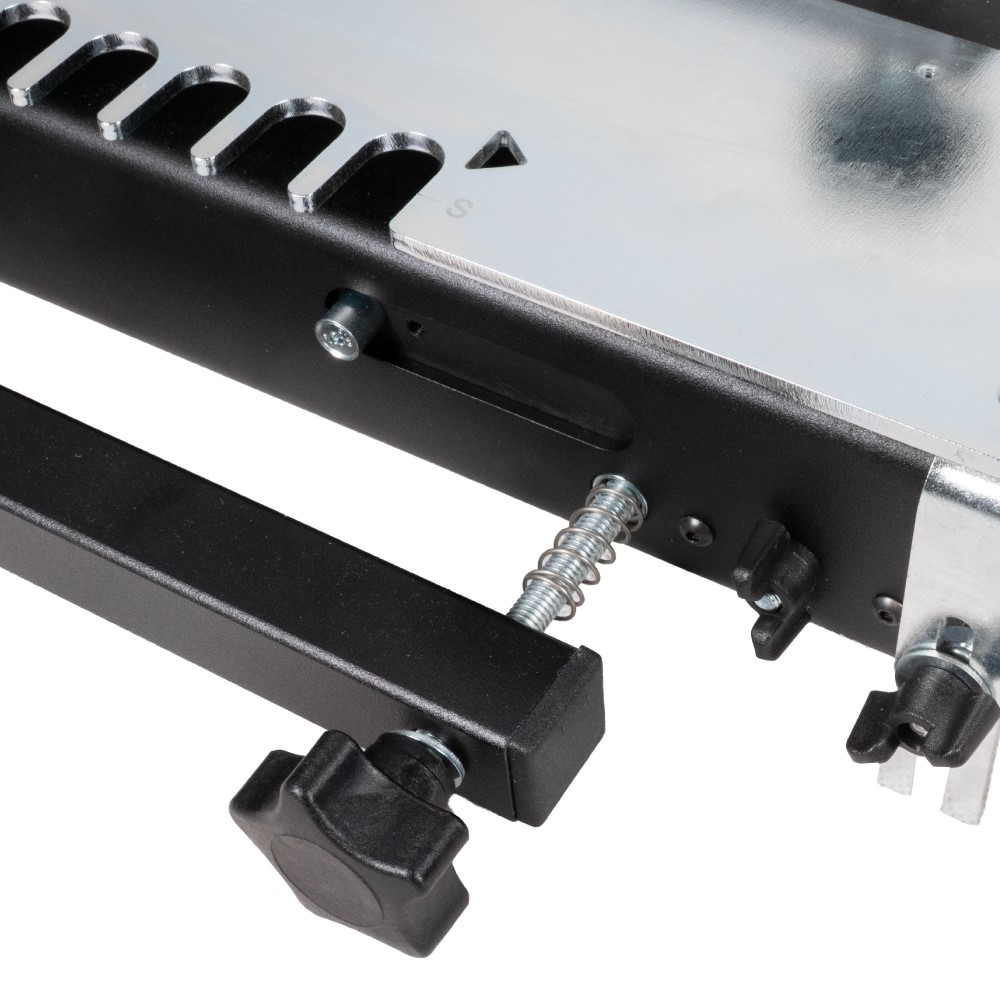

• Pevné ocelové tělo a držáky šablony s robustními přítlaky pro stabilní upnutí obrobků.
• Rybinová fréza a kopírovací kroužek součástí balení.
• Rozšiřitelný systém o šablony pro čepové, otevřené rybinové a 6,3 mm minirybinové polokryté spoje.

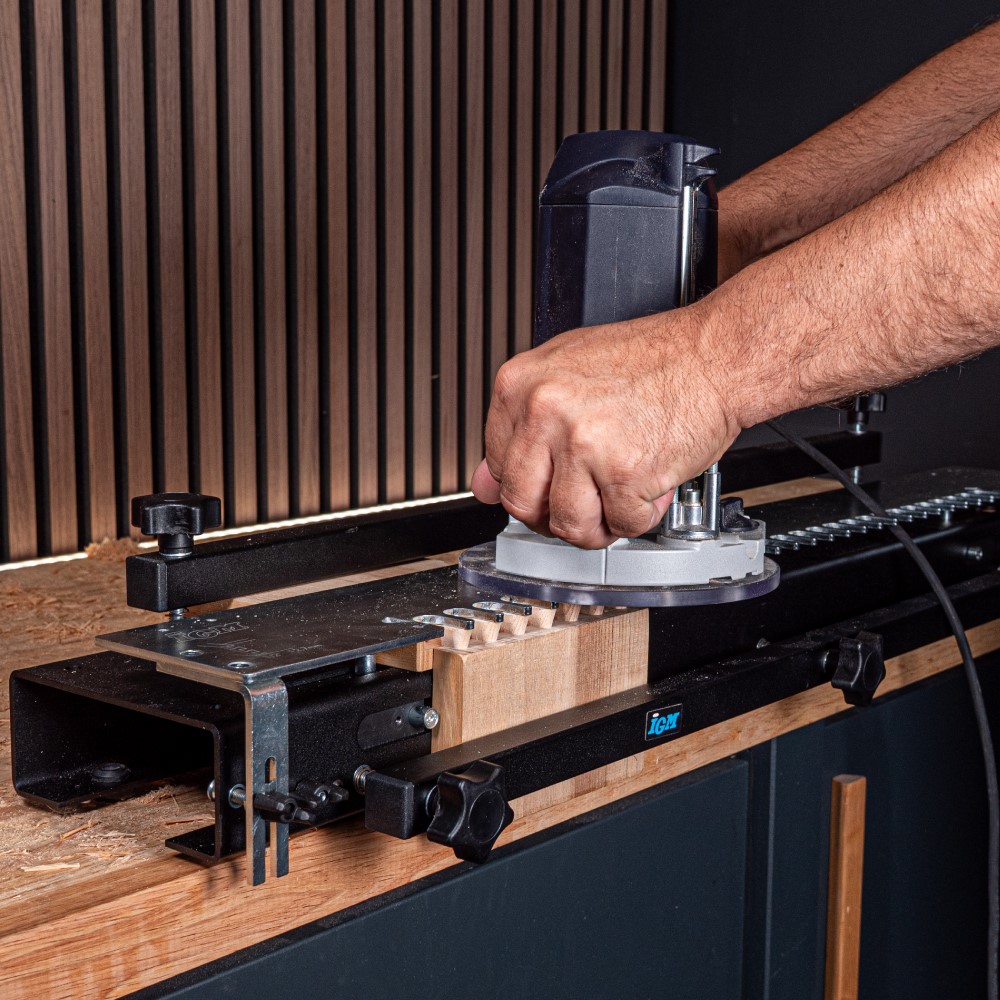

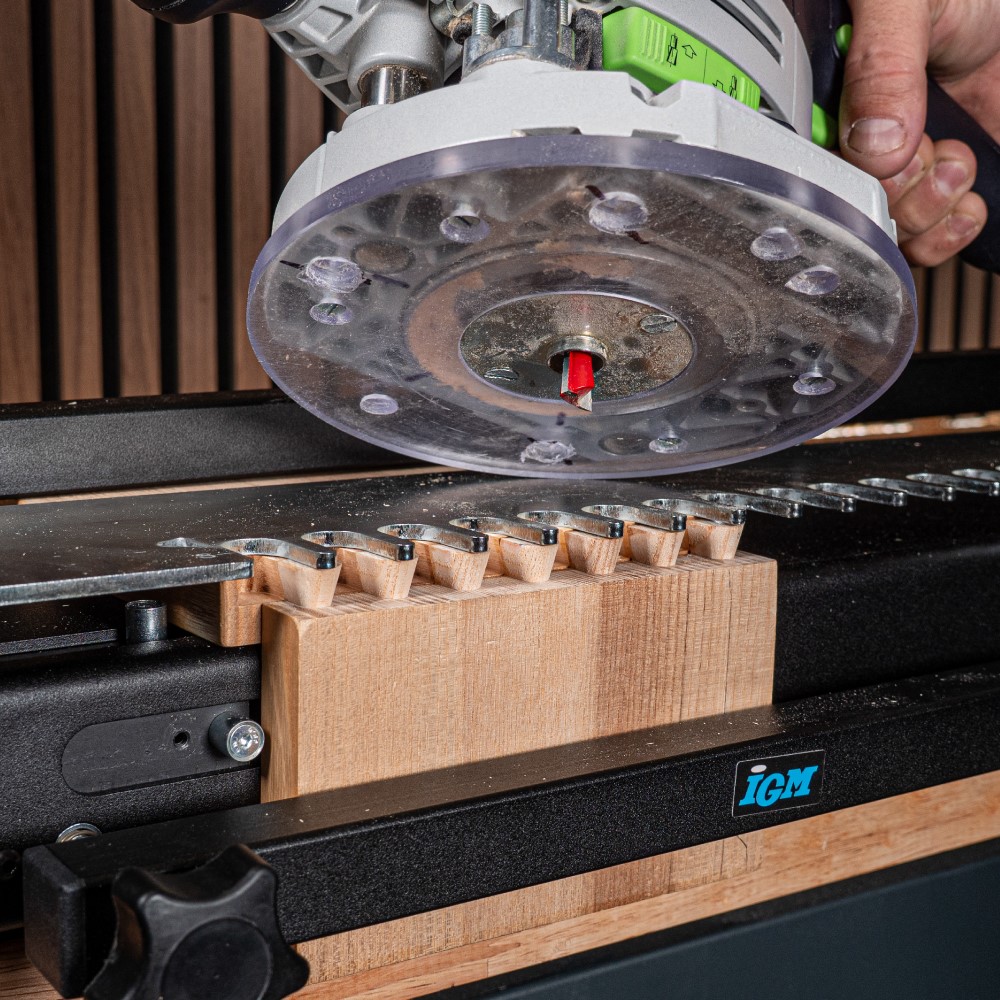

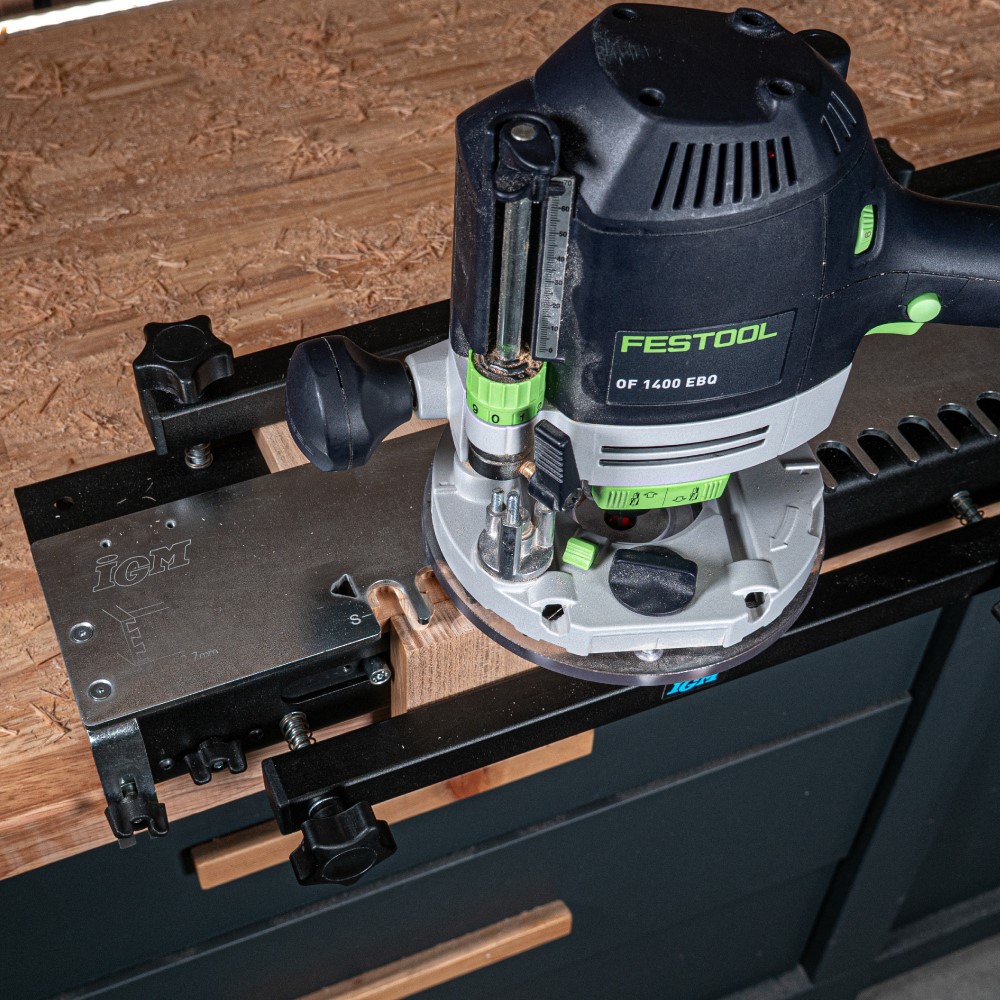

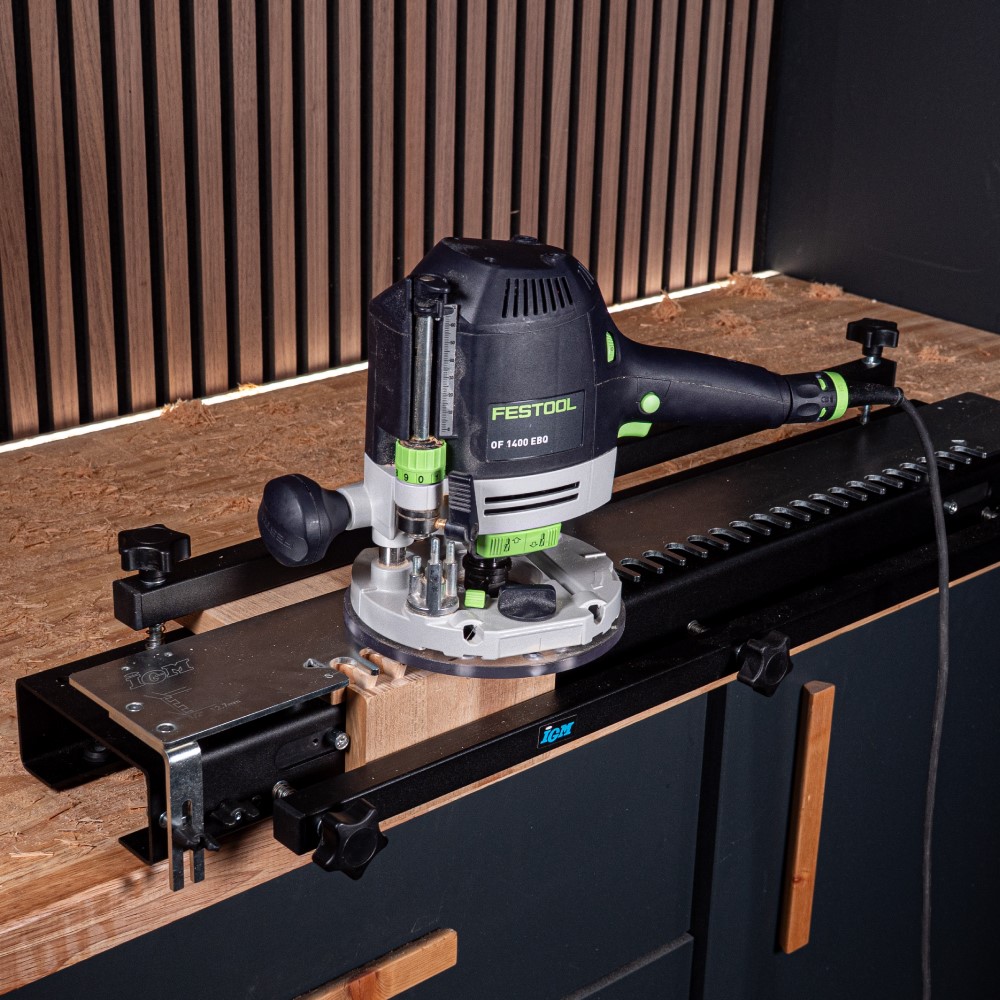

IGM FD600 umožňuje pomocí horní frézky rychle vyrábět přesné a opakovatelné polokryté rybinové spoje. Ty se používají například při výrobě zásuvek, nábytku z masivního dřeva a dalších korpusových dílců. Pracovní šířka 610 mm umožňuje obrábět širší obrobky nebo vyrábět více spojů v sérii. Obrobky se pevně upnou k tělu přípravku pomocí ocelových přítlaků a frézka je při obrábění vedena kopírovacím kroužkem podél přesně vyrobené šablony.

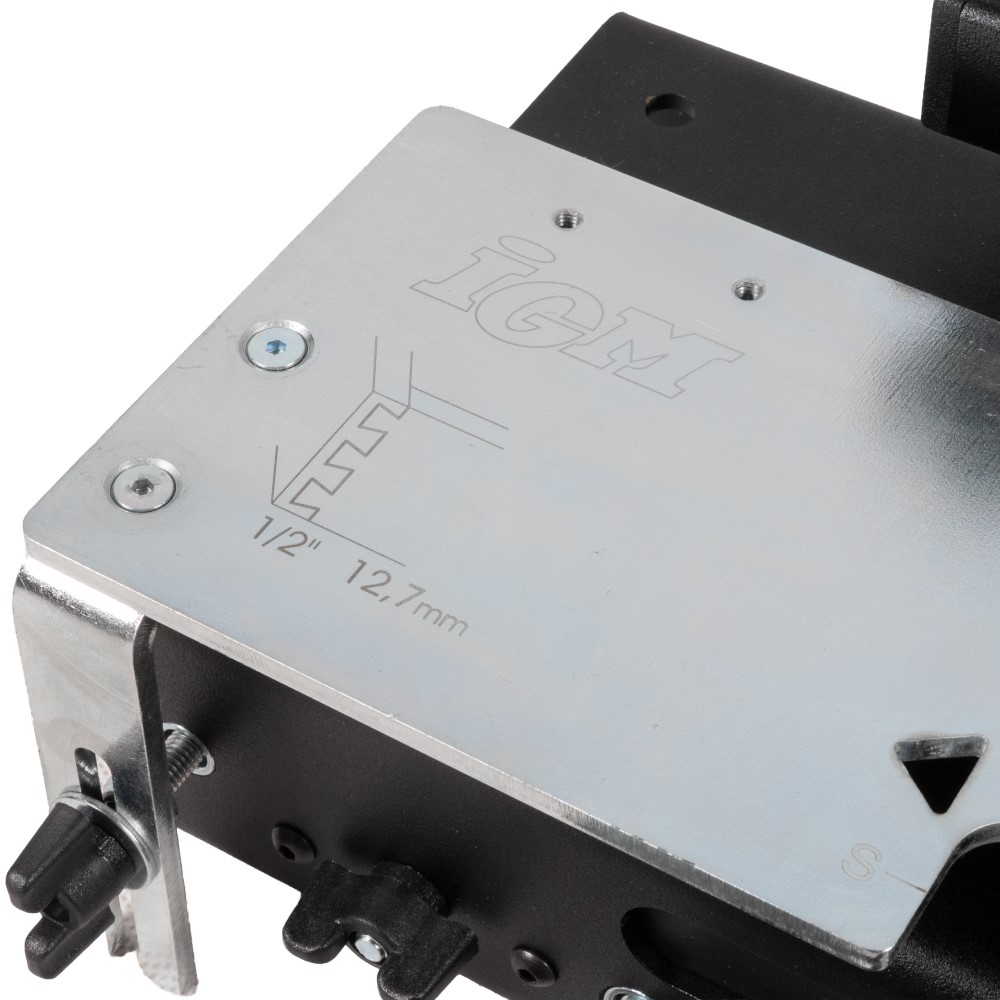

Základní šablona je určena pro 12,7 mm polokrytý rybinový spoj s úhlem 14°. Pro jeho výrobu je v balení také odpovídající kopírovací kroužek a fréza IGM M118-12781. Přípravek lze rozšířit přídavnými šablonami pro 6,3 mm minirybinový polokrytý spoj, 8 a 12,7 mm čepové spoje a 12,7 nebo 19 mm otevřené rybinové spoje. Jedním přípravkem tak lze podle zvolené šablony vyrábět několik typů truhlářských spojů.

Pevné ocelové tělo a držáky šablony spolu s robustními přítlaky zajišťují stabilní upnutí obrobku při frézování. Posuvné dorazy usnadňují přesné a opakovatelné ustavení dílů vůči šabloně. Šablona je laserem řezaná z 4mm pozinkovaného ocelového plechu. Cinkovací přípravek IGM FD600 je vyroben v České republice.

Do některých horních frézek nelze kopírovací kroužek IGM upevnit přímo. V takovém případě lze použít univerzální frézovací desku IGM FRB170 pro jeho přesné vycentrování a upevnění. Před frézováním finálního výrobku doporučujeme vždy provést zkušební spoj a podle něj doladit nastavení.

• Velikost spoje: 12,7 mm
• Úhel rybinového spoje: 14°
• Tloušťka obrobku: 11-25 mm
• Šířka obrobku: 21,5-610 mm
• Kopírovací kroužek: 15,8 x 4 mm
• Maximální průměr základny frézky: 180 mm

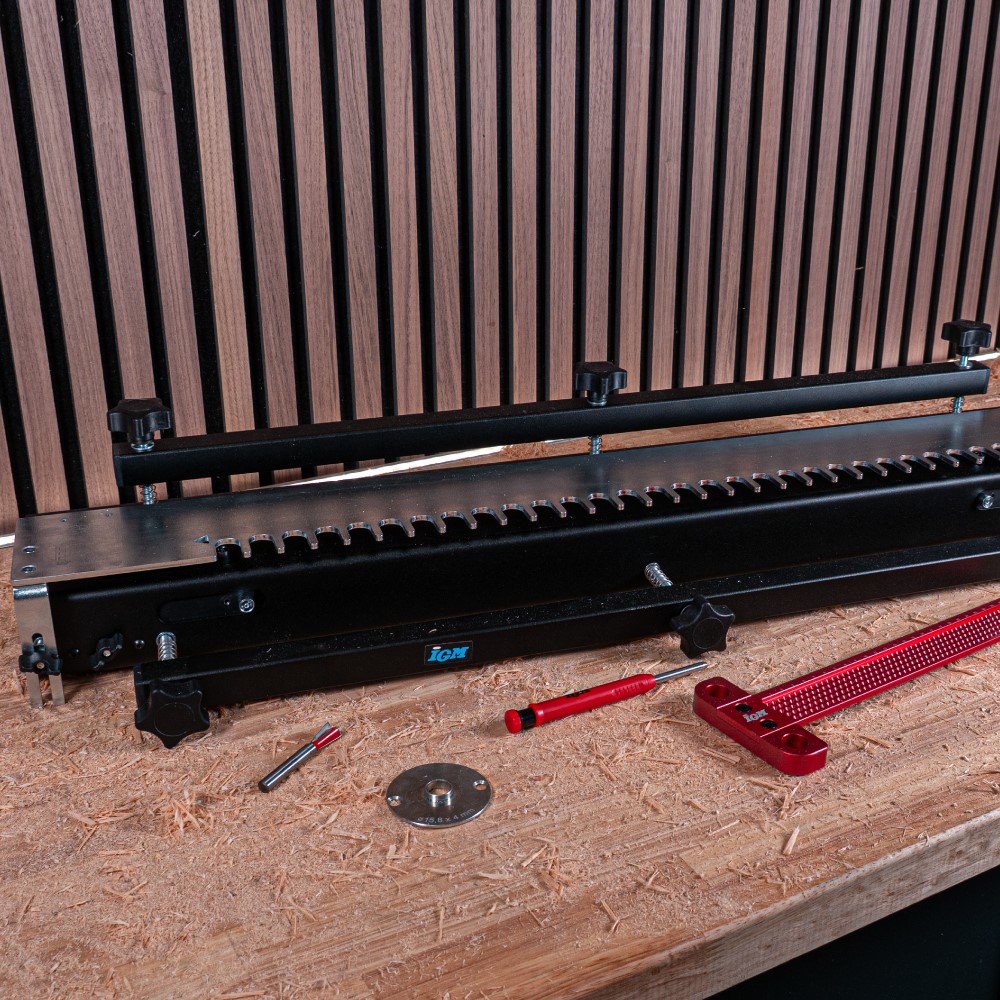

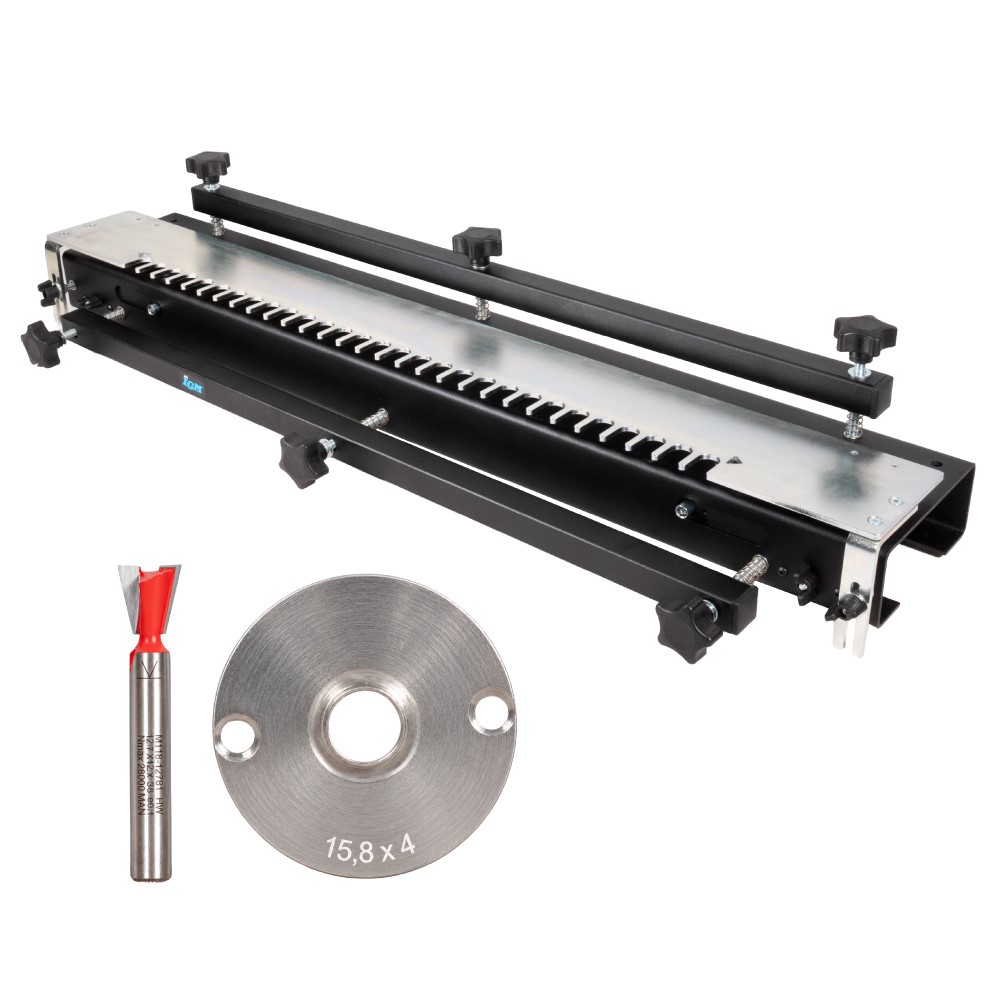

Součást balení:

• 1x Cinkovací přípravek IGM FD600
• 1x Šablona pro 12,7 mm polokrytý rybinový spoj
• 1x IGM Kopírovací kroužek ocelový - D15,8x4mm
• 1x IGM M118 Fréza pro rybinový spoj - 14° D12,7x12,7 L61 S=8 HW
