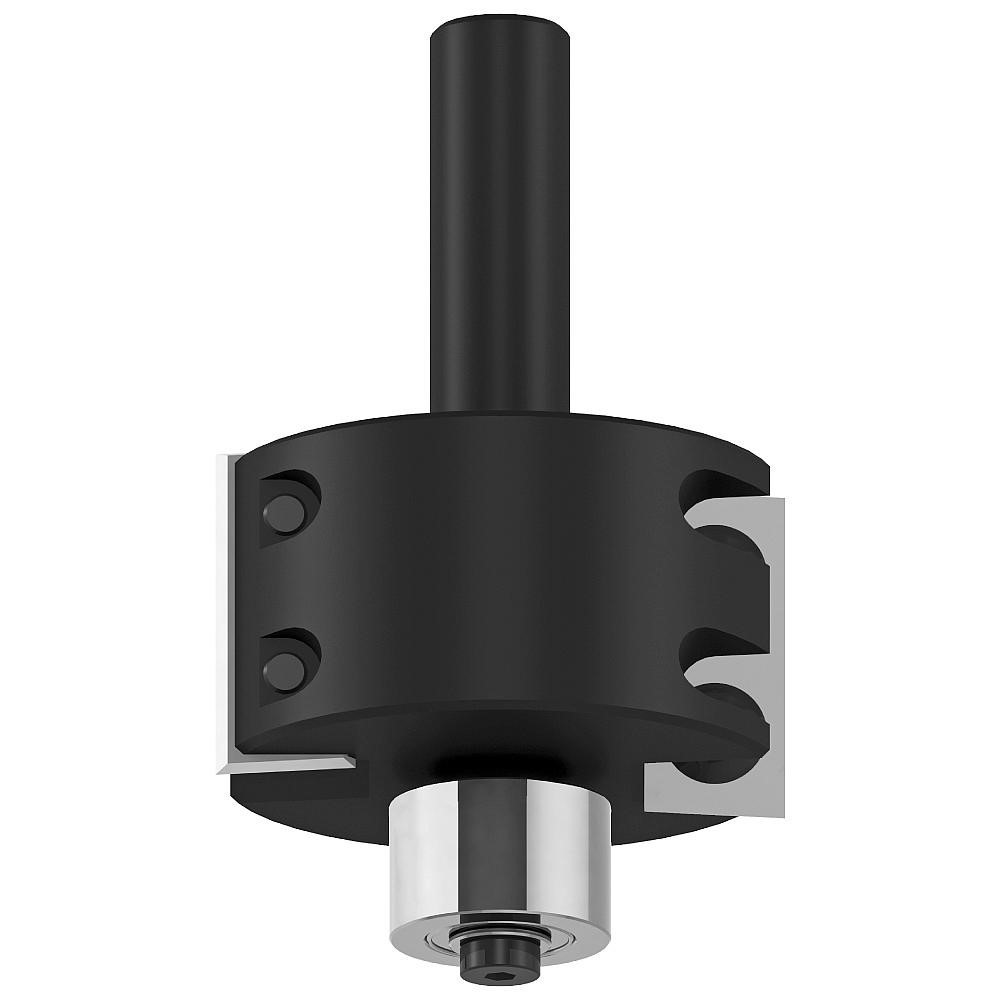

Fréza falcovací velká s VBD 50,8x28,3/16,0 d=12mm, Z=2
IGM F049 - FRÉZA FALCOVACÍ VELKÁ S VBD
Cena po registraci2 393,60 Kč s DPH
Obvykle do 2 dnů

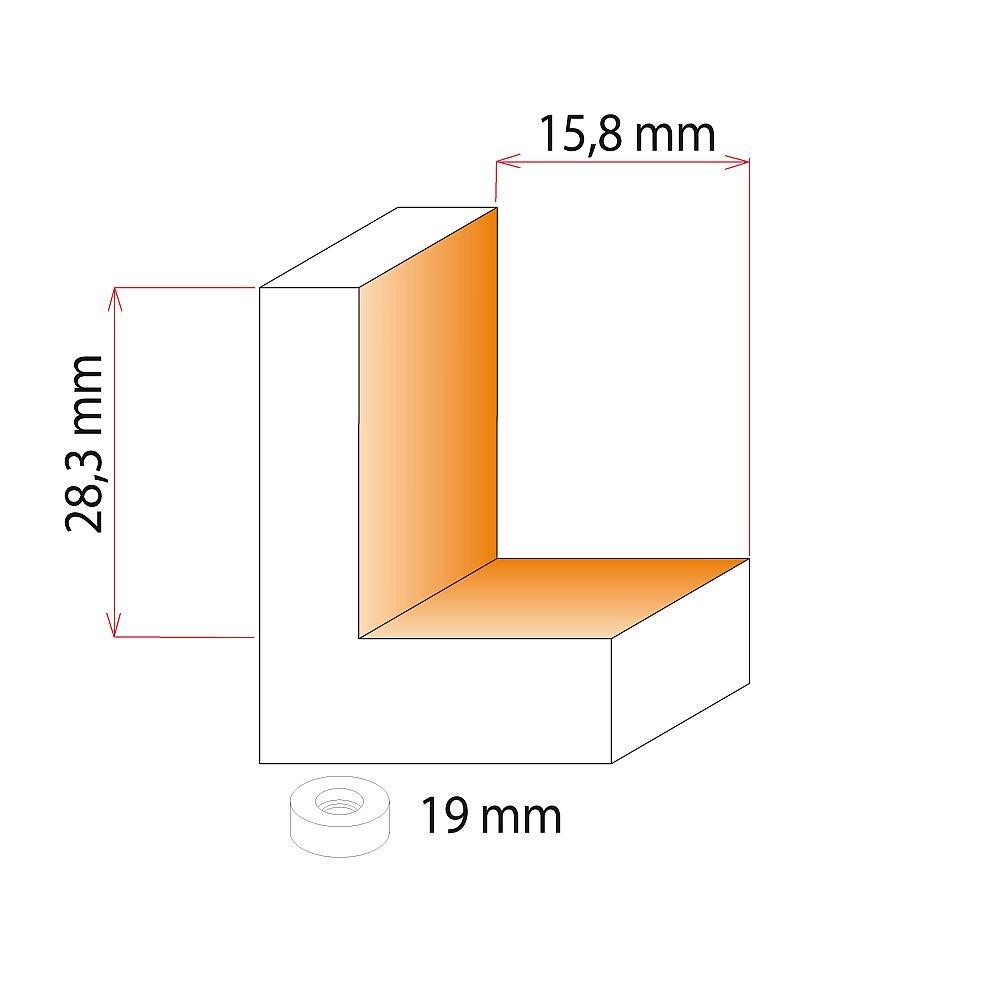

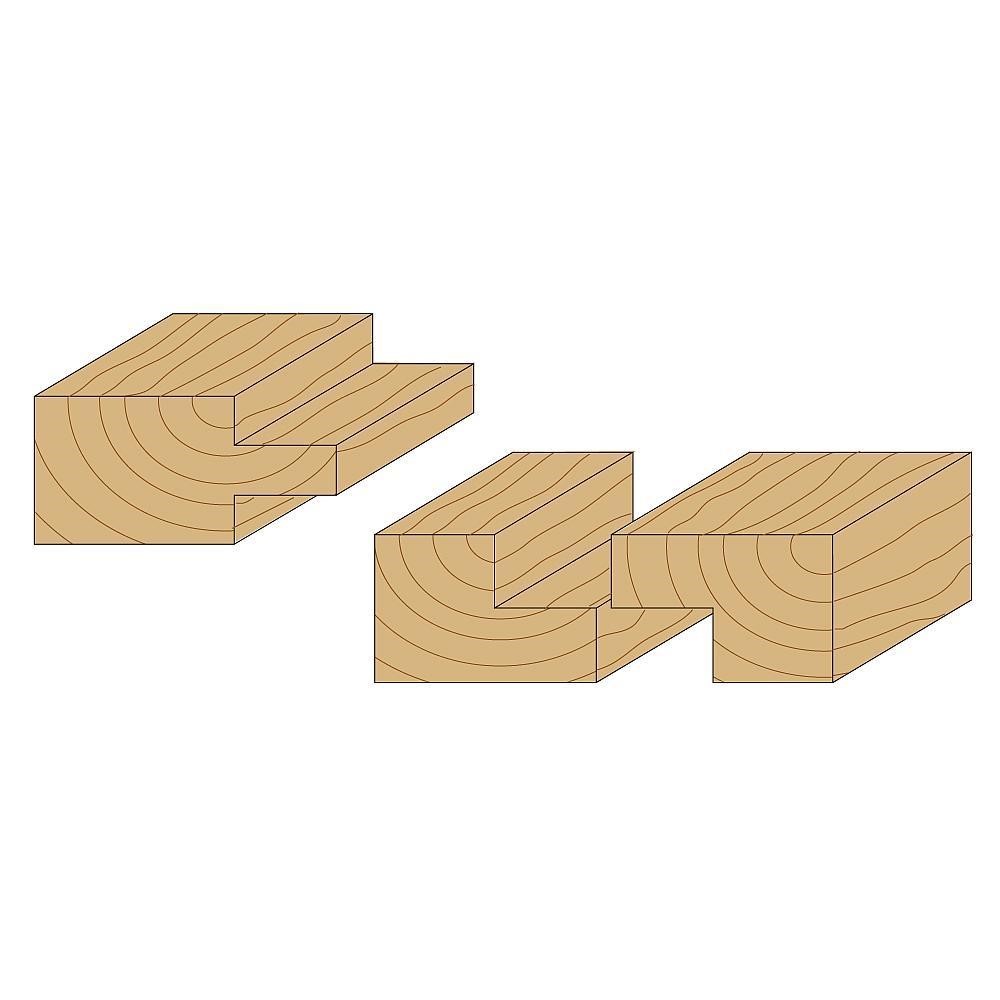

Falcovací fréza je vybavena kopírovacím vodícím ložiskem D = 12,7 mm pro šířku falce H = 22 mm.
Pouze pro použití na frézovacím stolku.
K této fréze je možné dokoupit kopírovací ložiska, kterými vyrobíte různou šířku falce (H).
K volitelným ložiskům je zapotřebí dokoupit sadu s dlouhým šroubem F099-46300. Případně dokoupit vrchní podložku C54155200 a dlouhý šroub C99005900 (viz tabulka).
| Kód ložiska | Rozměr ložiska D = vnější průměr d = vnitřní průměr | Hloubka polodrážky / falc (H) | podložka (v balení) | podložka (příslušenství) | šroub (v balení) | šroub dlouhý (příslušenství) |
| F079-00300 | D12,7 d4,76 | 22 | F099-42300 | F099-05800 | ||
| F079-01800 | D15,8 d4,76 | 20,6 | F099-42300 | F099-05800 | ||
| F079-01900 | D19 d4,76 | 19 | F099-42300 | F099-05800 | ||
| F079-01700 | D22,2 d4,76 | 17,4 | C54155200 | F099-05800 | ||
| F079-01400 | D28,5 d4,76 | 14,25 | C54155200 | F099-05800 | ||
| F079-01600 | D34,9 d4,76 | 11,05 | C54155200 | C99005900 |
Parametry

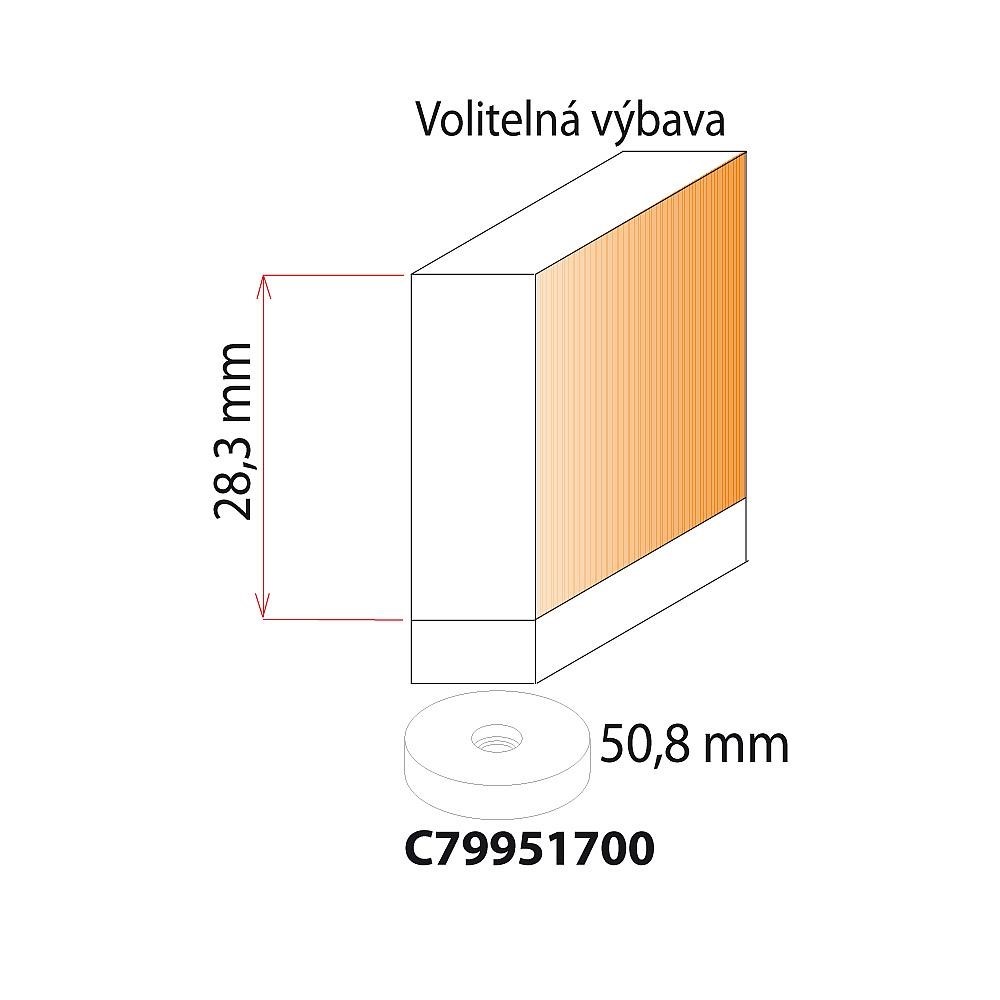

| Řezný průměr nástroje [D] | 50,8 |
| Pracovní délka [I] - [mm] | 28,3 |
| Řezná hloubka (H) | 19 |
| Průměr upínací stopky [d] | 12 |
| Průměr ložiska stopkových nástrojů [B] | 12,7 |
| Směr otáčení nástroje | RH |
| Materiál řezných částí nástroje | VBD |
| Výrobce | IGM |
PopisPříslušenství
